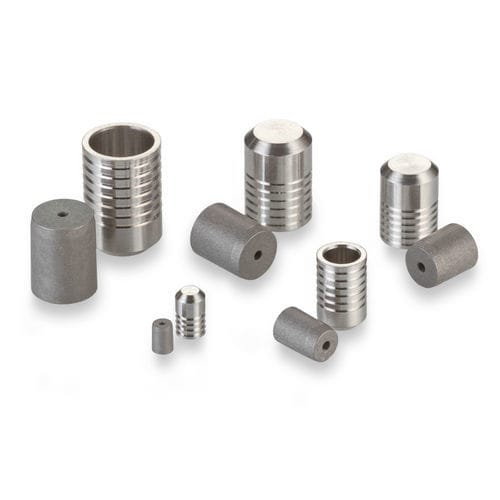

Tapón cilíndrico 6,50

roscadode acero inoxidablede formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee son el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 2,5 a 8 mm. - Diámetro del tapón: 6,50 mm - Diámetro máximo del pasaje sellable: 5,7 mm - Presión de prueba: 172 MPa - Material del tapón: Acero inoxidable - Material de la carcasa: Inconel, Monel, MP35N, Acero inoxidable o Titanio Rendimiento general - Clase 1: Corto 69, Largo 108 - Clase 2: Corto 83, Largo 147 - Clase 3: Corto 98, Largo 172 Números de pieza y especificaciones - PLGM0650020A: Corto, D Max. 6,5, D Min. 6,48, C Nom. 6,3, M Nom. 5,52, K Nom. 5,64, L Nom. 4,69, Peso 1,5 g, A Min. 6, N Dia. Ref. 5,7, W Min. 1,6 - PLGM0651020A: Largo, D Max. 6,5, D Min. 6,48, C Nom. 9,4, M Nom. 8,62, K Nom. 5,64, L Nom. 7,49, Peso 2,3 g, A Min. 9,1, N Dia. Ref. 5,7, W Min. 1,6 Piezas de repuesto y accesorios - CUTA2500203A: Juego de herramientas de instalación - CUTM0650103B: Juego de herramientas de extracción - CUTM0651103A: Calibre Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Documento técnico/de referencia: Manual hidráulico técnico de soluciones aeroespaciales, energéticas y de deportes de motor Página A47 Procedimiento de instalación: Descargue PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee Herramientas de instalación y fabricación: Descargue CUTA2500203A: Herramienta de instalación de tapones, Descargue CUTM0650103B: Juego de herramientas de extracción de tapones, Descargue CUTM0651103A: Calibre de tapones Sobres CAD: Modelo corto de tapón Lee métrico de acero inoxidable 6,50, Modelo largo de tapón Lee métrico de acero inoxidable 6,50 Recurso: PS 203 Rev L - Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee Especificaciones técnicas: - Diámetro del tapón: 6,50 mm - Diámetro máximo del pasaje sellable: 5,7 mm - Presión de prueba: 172 MPa - Material del tapón: Acero inoxidable - Material de la carcasa: Inconel, Monel, MP35N, Acero inoxidable o Titanio - Tamaños disponibles: 2,5 a 8 mm
