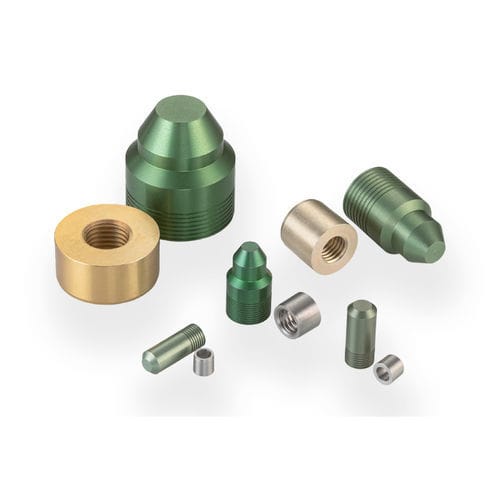

Tapón cilíndrico PLRA2180010A

roscadode aluminiopara carcasa

Este tapón R.F.O. está diseñado para aplicar solo fuerza radial en un agujero de instalación. Este tapón se puede usar para sellar aberturas en carcasas delgadas así como en materiales frágiles. Está diseñado para encajar en los pasajes sin necesidad de un hombro de soporte y no hay presión hacia abajo durante la instalación. El tapón R.F.O. se instala utilizando la herramienta de instalación hidráulica de The Lee Company. Los tamaños varían de 0.156 a 0.875 pulgadas. - Diámetro del tapón: 0.218 pulgadas - Diámetro máximo del pasaje sellable: 0.218 pulgadas - Presión de prueba: 6000 psi - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Presión de prueba (psi x 1000): Clase 2: 5, Clase 3: 6 Materiales - Pasador: 416 CRES, Pasivado - Tapón: Aluminio 2024-T4 o T351, Anodizado verde según MIL-A-8625 Tipo II B Especificaciones de imagen - Vista dimensional: Ver imagen en imágenes secundarias - Detalles del agujero de instalación: Ver imagen en imágenes secundarias Piezas de repuesto y accesorios - Número de pieza: CUTX0100000B, Herramienta de instalación hidráulica - Número de pieza: CUTA2185205A, Conjunto de herramientas de instalación - Número de pieza: CUTA2186205B, Conjunto de herramientas de extracción - Número de pieza: PLRA2280010A, Tapón sobredimensionado R.F.O. Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Números de pieza y especificaciones - Número de pieza: PLRA2180010A - D Max.: 0.2187 - D Min.: 0.2178 - C Nom.: 0.5 - M Nom.: 0.46 - K Nom.: 0.18 - L Nom.: 0.15 - X: 0.117 - Z: .112-48 - Peso (g): 0.8 - A Min.: 0.17 - B Min.: 0.08 - Diámetro de escariado Clase 2: 0.2187 - 0.2202 - Diámetro de escariado Clase 3: 0.2187 - 0.2192 Características técnicas / especificaciones: - Diámetro del tapón: 0.218 pulgadas - Diámetro máximo del pasaje sellable: 0.218 pulgadas - Presión de prueba: 6000 psi - Material del tapón: Aluminio (2024-T4 o T351, Anodizado verde según MIL-A-8625 Tipo II B) - Material del pasador: 416 CRES, Pasivado - Tamaños disponibles: 0.156 a 0.875 pulgadas - Instalado utilizando la herramienta de instalación hidráulica de The Lee Company - No se requiere hombro de soporte, no hay presión hacia abajo durante la instalación - Número de pieza: PLRA2180010A
