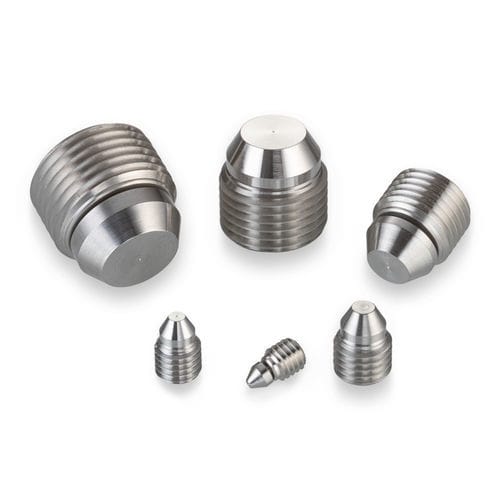

Tapón cilíndrico PLAA2528010A

roscadode acero inoxidablede aluminio

Este tapón retenido por rosca está diseñado para aplicar fuerza axial solo en el orificio de instalación, lo que lo hace ideal para sellar orificios con paredes delgadas. Utiliza un sello metal a metal para aplicaciones de alta presión y es tanto removible como reutilizable, proporcionando fácil acceso a los pasajes sellados. Los tapones A.F.O. cuentan con un sello flotante único que se autoalinea para permitir orificios roscados que no son perfectamente concéntricos con el orificio pasante. Los tamaños varían de 0,19 a 0,75 pulgadas. - Diámetro del tapón: 0,250 pulgadas - Diámetro máximo del pasaje sellable: 0,156 pulgadas - Presión de prueba: 56,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Aluminio o acero inoxidable Rendimiento general - Presión de prueba (psi x 1000): Acero inoxidable: 56, Aluminio: 26, AISI 8630: 56 Materiales - Cuerpo roscado: 303 CRES, Especificación: QQ-S-763C y AMS 5640 Tipo I, Acabado: Pasivado - Nariz: 15-5 PH CRES, Especificación: AMS 5659, Acabado: Pasivado Vistas dimensionales y detalles del orificio de instalación Para las dimensiones, consulte la pestaña Números de pieza y especificaciones. Números de pieza y especificaciones - Número de pieza: PLAA2528010A - A Min.: 0,098 - A Max.: 0,156 - D Nom.: 0,102 - E* Min.: 0,364 - F Min.: 0,07 - Peso: 1,3 g - Rosca B: 0,25 - 28 - C Ref.: 0,365 - G Hex: 0,125 *La dimensión (E) variará con los cambios en la dimensión (A). Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - Número de pieza de la herramienta de acuñado: CUTA2500163A - Rotación requerida de la herramienta: 175° +/- 35° - Par de acuñado (Ref) (Carcasa de aluminio): 30 in-lbs - Par de instalación (Carcasa de aluminio): 25 in-lbs - Par de acuñado (Ref) (Carcasa de acero/AISI 8630): 71 in-lbs - Par de instalación (Carcasa de acero/AISI 8630): 55 in-lbs - Tamaños disponibles: 0,19 a 0,75 pulgadas - Removible y reutilizable - Sello metal a metal para alta presión - Sello flotante para autoalineación Características / Especificaciones técnicas - Diámetro del tapón: 0,250 pulgadas - Diámetro máximo del pasaje sellable: 0,156 pulgadas - Presión de prueba: 56,000 psi (Acero inoxidable), 26,000 psi (Aluminio), 56,000 psi (AISI 8630) - Material del tapón: Acero inoxidable (303 CRES, 15-5 PH CRES) - Material de la carcasa: Aluminio o acero inoxidable - Rosca: 0,25 - 28 - Peso: 1,3 g - Par de instalación (Aluminio): 25 in-lbs - Par de instalación (Acero/AISI 8630): 55 in-lbs - Número de pieza de la herramienta de acuñado: CUTA2500163A
