Tapón cilíndrico PLHA1251241A

roscadode acero inoxidablede titanio

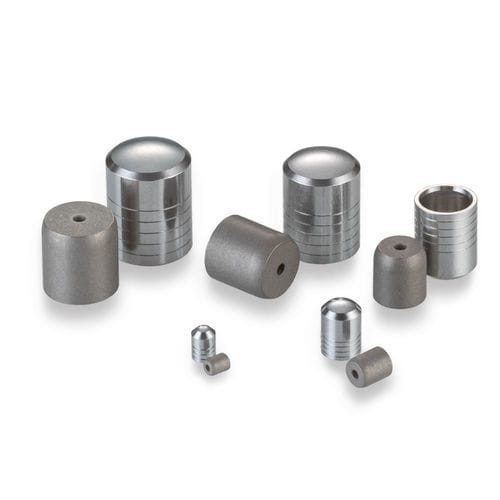

Este miembro de nuestra clásica familia de tapones Lee está diseñado para sellar pasajes en materiales de alta resistencia y dureza como el titanio y el inconel. Su construcción en material de alta resistencia y geometría única, junto con la probada fiabilidad de nuestro principio de expansión Lee Plug, es lo que le da a este tapón una presión de prueba de 32,000 psi (221 MPa). Los tamaños varían de 0.093 a 0.343 pulgadas. - Diámetro del tapón: 0.125 pulgadas - Diámetro máximo del pasaje sellable: 0.093 pulgadas - Presión de prueba: 32,000 psi - Material del tapón: 15-5PH - Material de la carcasa: Inconel, acero inoxidable o titanio Rendimiento general - Presión de prueba de 32,000 psi Materiales - Pasador: 15-5 PH CRES, AMS 5659, Pasivado & Cera - Tapón: 15-5 PH CRES, AMS 5659, Pasivado/Compuesto de Cromo Vistas dimensionales y detalles del agujero de instalación - Para dimensiones, consulte la pestaña de Números de pieza y especificaciones. Números de pieza y especificaciones - Número de pieza: PLHA1251241A - D Máx.: 0.125 - D Mín.: 0.1241 - C Nom.: 0.174 - M Nom.: 0.142 - K Nom.: 0.092 - L Nom.: 0.111 - Peso (g): 0.24 - A Mín.: 0.161 - N Diá. Ref.: 0.093 - W Mín.: 0.06 - Diámetro de escariado: 0.125 - 0.126 Piezas de repuesto y accesorios - Conjunto de herramientas de instalación: CUTA1250203A - Conjunto de herramientas de extracción: CUTA1250103B - Calibre: CUTA1251103A - Tapón Lee de tamaño grande: PLHA1351241A - Procedimiento de instalación: PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee - Herramientas de instalación y fabricación: CUTA1250203A: Herramienta de instalación de tapón, CUTA1250103B: Conjunto de herramientas de extracción de tapón, CUTA1251103A: Calibre de tapón Especificaciones de imagen - Vistas dimensionales e imágenes de detalles del agujero de instalación disponibles. - Envolvente CAD: Modelo de tapón Lee de alta resistencia 125 15-5PH Datos clave del producto - Diámetro del tapón: 0.125 pulgadas - Diámetro máximo del pasaje sellable: 0.093 pulgadas - Presión de prueba: 32,000 psi - Material del tapón: 15-5PH - Material de la carcasa: Inconel, acero inoxidable o titanio Características / Especificaciones técnicas - Familia de productos: Tapón Lee - Modelo: Tapón Lee de alta resistencia 125 15-5PH - Diámetro del tapón: 0.125 pulgadas - Diámetro máximo del pasaje sellable: 0.093 pulgadas - Presión de prueba: 32,000 psi (221 MPa) - Material del tapón: 15-5PH CRES (AMS 5659) - Material de la carcasa: Inconel, acero inoxidable o titanio - Acabado: Pasivado & Cera / Pasivado/Compuesto de Cromo - Tamaños disponibles: 0.093 a 0.343 pulgadas
