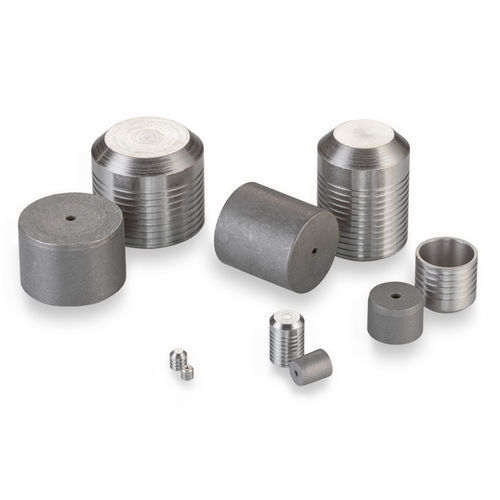

Tapón cilíndrico PLGA series

roscadosin roscade acero inoxidable

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados en cruz. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,125 pulgadas - Diámetro máximo del pasaje sellable: 0,093 pulgadas - Presión de prueba: 24,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio Rendimiento general - Clase 1: Corto 14, Largo 18 - Clase 2: Corto 16, Largo 20 - Clase 3: Corto 20, Largo 24 Presión de prueba (psi x 1000) Materiales - Pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado Vistas dimensionales y detalles del agujero de instalación Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Números de pieza y especificaciones - PLGA1250020A: Corto, D Max. 0,125, D Min. 0,1241, C Nom. 0,128, M Nom. 0,108, K Nom. 0,095, L Nom. 0,086, Peso 0,17g, A Min. 0,125, N Dia. Ref. 0,093, W Min. 0,063, Diámetro de escariado Clase 1: 0,125 - 0,1275, Clase 2: 0,125 - 0,1265, Clase 3: 0,125 - 0,1255 - PLGA1251020A: Largo, D Max. 0,125, D Min. 0,1241, C Nom. 0,193, M Nom. 0,173, K Nom. 0,095, L Nom. 0,125, Peso 0,26g, A Min. 0,195, N Dia. Ref. 0,093, W Min. 0,063, Diámetro de escariado Clase 1: 0,125 - 0,1275, Clase 2: 0,125 - 0,1265, Clase 3: 0,125 - 0,1255 Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - CUTA1250203A: Juego de herramientas de instalación - CUTA1250103B: Juego de herramientas de extracción - CUTA1251103A: Calibre - PLGA1350020A: Tapón Lee sobredimensionado corto - PLGA1351020A: Tapón Lee sobredimensionado largo - Sobres CAD: Modelo corto de tapón Lee de acero inoxidable 125, Modelo largo de tapón Lee de acero inoxidable 125 Datos clave del producto: - Diámetro del tapón: 0,125 pulgadas - Diámetro máximo del pasaje sellable: 0,093 pulgadas - Presión de prueba: 24,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio Especificaciones: - Material del pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Material del tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado
