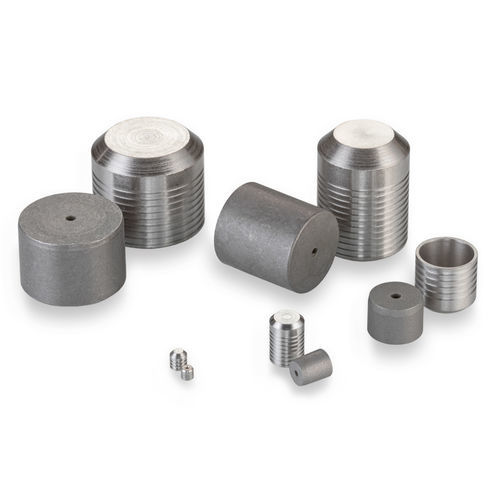

Tapón cilíndrico PLGA series

roscadode acero inoxidablede formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados en cruz. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0.093 a 0.656 pulgadas. - Diámetro del tapón: 0.250 pulgadas - Diámetro máximo del pasaje sellable: 0.218 pulgadas - Presión de prueba: 25,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio Rendimiento general - Clase 1: Corto 12, Largo 16 - Clase 2: Corto 14, Largo 22 - Clase 3: Corto 16, Largo 25 Presión de prueba (psi x 1000) Materiales - Pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado & Cera - Tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado Números de pieza y especificaciones - PLGA2500020A: Corto, D Max. 0.25, D Min. 0.2491, C Nom. 0.225, M Nom. 0.193, K Nom. 0.212, L Nom. 0.16, Peso 1.3g, A Min. 0.212, N Dia. Ref. 0.218, W Min. 0.063, Diámetro de escariado Clase 1: 0.25 - 0.2525, Clase 2: 0.25 - 0.2515, Clase 3: 0.25 - 0.2505 - PLGA2501020A: Largo, D Max. 0.25, D Min. 0.2491, C Nom. 0.365, M Nom. 0.333, K Nom. 0.212, L Nom. 0.265, Peso 2.2g, A Min. 0.352, N Dia. Ref. 0.218, W Min. 0.063, Diámetro de escariado Clase 1: 0.25 - 0.2525, Clase 2: 0.25 - 0.2515, Clase 3: 0.25 - 0.2505 Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - CUTA2500203A: Juego de herramientas de instalación - CUTA2500103B: Juego de herramientas de extracción - CUTA2501103A: Calibre - PLGA2600020A: Tapón Lee sobredimensionado corto - PLGA2601020A: Tapón Lee sobredimensionado largo - Para dimensiones, consulte la pestaña Números de pieza y especificaciones. - Sobres CAD: Modelo largo de tapón Lee de acero inoxidable 250, Modelo corto de tapón Lee de acero inoxidable 250 - Manual: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor (Página A27) - Video del producto: Descripción general de características y beneficios del tapón de expansión Lee - Artículo: Los tapones A.F.O.® de doble sellado proporcionan funciones de precarga y purga Especificaciones técnicas: - Diámetro del tapón: 0.250 pulgadas - Diámetro máximo del pasaje sellable: 0.218 pulgadas - Presión de prueba: 25,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio - Material del pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado & Cera - Material del tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado - Tamaños disponibles: 0.093 a 0.656 pulgadas
