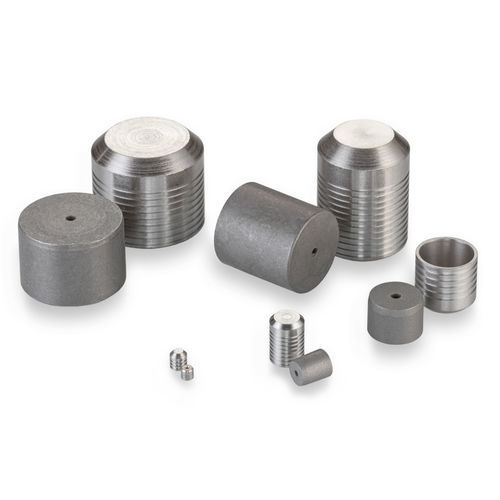

Tapón cilíndrico PLGA series

roscadode acero inoxidablede formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados en cruz. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,093 pulgadas - Diámetro máximo del pasaje sellable: 0,062 pulgadas - Presión de prueba: 24,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio Rendimiento general Presión de prueba (psi x 1000) - Corto: Clase 1: 10, Clase 2: 13, Clase 3: 15 - Largo: Clase 1: 18, Clase 2: 20, Clase 3: 24 Materiales - Pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado Números de pieza y especificaciones - PLGA0930020A: Corto, D Max.: 0,0937, D Min.: 0,0928, C Nom.: 0,098, M Nom.: 0,078, K Nom.: 0,069, L Nom.: 0,062, Peso: 0,07g - PLGA0931020A: Largo, D Max.: 0,0937, D Min.: 0,0928, C Nom.: 0,143, M Nom.: 0,123, K Nom.: 0,069, L Nom.: 0,095, Peso: 0,11g Piezas de repuesto y accesorios - CUTA0930203A: Juego de herramientas de instalación - CUTA0930103B: Juego de herramientas de extracción - CUTA0931103A: Calibre - PLGA1030020A: Tapón Lee Sobredimensionado Corto - PLGA1031020A: Tapón Lee Sobredimensionado Largo Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Para más información: Manual Técnico Hidráulico de Soluciones Aeroespaciales, Energéticas y de Motorsport Página A25 Envolventes CAD: Modelo Corto de Tapón Lee de Acero Inoxidable 093, Modelo Largo de Tapón Lee de Acero Inoxidable 093 (enlaces de descarga disponibles en el sitio) Especificaciones técnicas clave: - Diámetro del tapón: 0,093 pulgadas - Diámetro máximo del pasaje sellable: 0,062 pulgadas - Presión de prueba: 24,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio - Material del pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Material del tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado - Tamaños disponibles: 0,093 a 0,656 pulgadas
