Tapón cilíndrico PLGM series
roscadode aluminiode formado

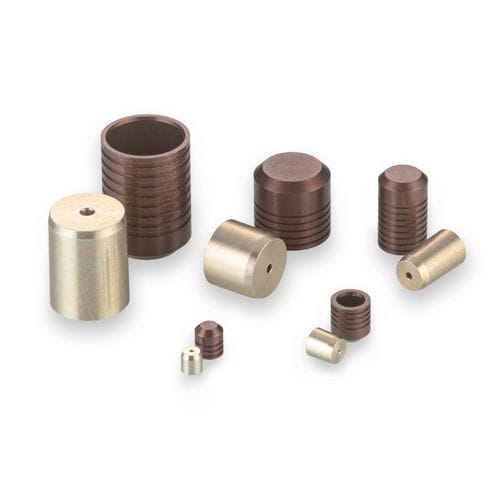

Tapón cilíndrico - PLGM series - THE LEE COMPANY - roscado / de aluminio / de formado
Tapón cilíndrico - PLGM series - THE LEE COMPANY - roscado / de aluminio / de formado
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de THE LEE COMPANY

Características

Forma
cilíndrico
Tipo
roscado
Material
de aluminio
Función
de expansión, de formado
Aplicaciones del producto
para carcasa
Diámetro funcional

5 mm
(0,197 in)

Descripción

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de aluminio. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 2,5 a 8 milímetros. - Diámetro del tapón: 5,00 mm - Diámetro máximo del pasaje sellable: 4,2 mm - Presión de prueba: 102 MPa - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Clase 1: Corto 49, Largo 69 - Clase 2: Corto 59, Largo 88 - Clase 3: Corto 69, Largo 102 Materiales - Pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 & Cera - Tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Marrón según MIL-A-8625 Tipo II B Números de pieza y especificaciones - PLGM0500010A: Corto, D Max. 5, D Min. 4,98, C Nom. 4,98, M Nom. 4,22, K Nom. 4,08, L Nom. 3,72, Peso 0,25 g, A Min. 4,7, N Dia. Ref. 4,2, W Min. 3,2, Diámetro de escariado Clase 1 H10 * 5,00 - 5,06, Clase 2 H9 * 5,00 - 5,04, Clase 3 H7 * 5,00 - 5,01 - PLGM0501010A: Largo, D Max. 5, D Min. 4,98, C Nom. 7,75, M Nom. 7,12, K Nom. 4,07, L Nom. 6,47, Peso 0,39 g, A Min. 7,6, N Dia. Ref. 4,2, W Min. 3,2, Diámetro de escariado Clase 1 H10 * 5,00 - 5,06, Clase 2 H9 * 5,00 - 5,04, Clase 3 H7 * 5,00 - 5,01 *Las tolerancias DIN 7154 están dentro de las tolerancias de escariado. Todas las dimensiones están en milímetros. Esta información es solo para referencia. Piezas de repuesto y accesorios: - CUTA1870203A: Juego de herramientas de instalación - CUTM0500103B: Juego de herramientas de extracción - CUTM0501103A: Calibre Datos clave del producto: - Diámetro del tapón: 5,00 mm - Diámetro máximo del pasaje sellable: 4,2 mm - Presión de prueba: 102 MPa - Material del tapón: Aluminio - Material de la carcasa: Aluminio
