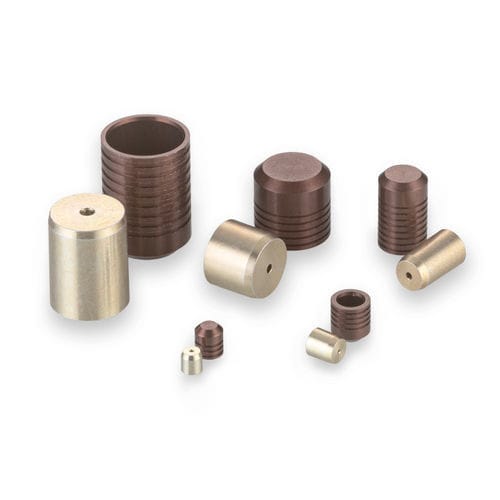

Tapón cilíndrico PLGM0350010A

roscadode aluminiode formado

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de aluminio. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 2,5 a 8 milímetros. - Diámetro del tapón: 3,50 mm - Diámetro máximo del pasaje sellable: 2,7 mm - Presión de prueba: 88 MPa - Material del tapón: Aluminio - Material de la carcasa: Aluminio Rendimiento general - Clase 1: 49 MPa - Clase 2: 59 MPa - Clase 3: 88 MPa Materiales - Pasador: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Alodine Amarillo según MIL-DTL-5541 & Cera - Tapón: Aluminio 2024-T4 o T351, SAE AMS-QQ-A-225/6, Anodizado Marrón según MIL-A-8625 Tipo II B Números de pieza y especificaciones - Número de pieza: PLGM0350010A - Tamaño: Corto - D Max.: 3,5 mm - D Min.: 3,48 mm - C Nom.: 3,66 mm - M Nom.: 3 mm - K Nom.: 2,56 mm - L Nom.: 2,66 mm - Peso: 0,09 g - A Min.: 3,4 mm - N Diá. Ref.: 2,7 mm - W Min.: 3,2 mm - Diámetro de escariado Clase 1: H10 * 3,50 - 3,56 - Diámetro de escariado Clase 2: H9 * 3,50 - 3,54 - Diámetro de escariado Clase 3: H7 * 3,50 - 3,51 Piezas de repuesto y accesorios - Conjunto de herramientas de instalación: CUTA1250203A - Conjunto de herramientas de extracción: CUTM0350103B - Calibre: CUTM0351103A Para dimensiones, consulte la pestaña Números de pieza y especificaciones. Para más información, consulte el Manual Técnico Hidráulico de Soluciones Aeroespaciales, Energéticas y de Motorsport (Página A38). Sobre CAD disponible: Modelo de Tapón Lee Métrico de Aluminio 3,50 Datos clave del producto - Diámetro del tapón: 3,50 mm - Diámetro máximo del pasaje sellable: 2,7 mm - Presión de prueba: 88 MPa - Material del tapón: Aluminio - Material de la carcasa: Aluminio Características / Especificaciones técnicas - Familia de productos: Tapón Lee - Material: Aluminio 2024-T4 o T351 - Acabado: Alodine Amarillo según MIL-DTL-5541 & Cera (Pasador), Anodizado Marrón según MIL-A-8625 Tipo II B (Tapón) - Presión de prueba: Hasta 88 MPa (Clase 3) - Diámetro del tapón: 3,50 mm - Diámetro máximo del pasaje sellable: 2,7 mm - Peso: 0,09 g - Número de pieza: PLGM0350010A
