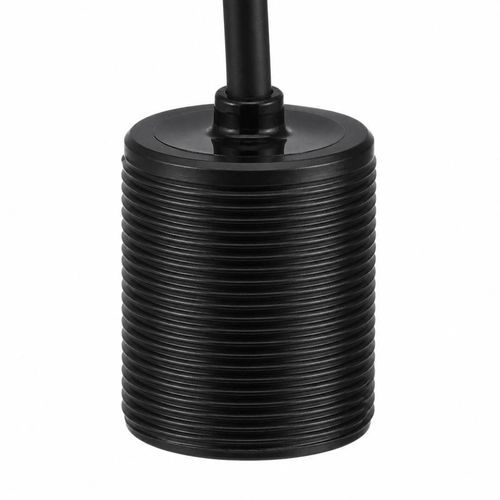

Transductor de ultrasonidos sin contacto BBID-DSS-B

sumergiblede proximidad

Descripción general
El BBID-DSS-B es un transductor ultrasónico de 125 kHz diseñado para la detección fiable de hojas simples y dobles en equipos de impresión, embalaje, alimentación de papel e inspección de chapas metálicas/plásticas. Rango recomendado de detección: 0,12 a 2 m con un ángulo a media potencia de 13,5° ±10 % (-3 dB), proporcionando una huella acústica predecible para la integración.

Disposición de detección y adaptación eléctrica
Planifique la trayectoria acústica, la posición del objetivo y el espacio de montaje según el material de la hoja y el proceso. La electrónica de excitación/recepción debe admitir una impedancia mínima de 600 Ω, una capacitancia de 560 pF a 1 kHz y una tensión pico inferior a 1 200 Vpp. Montaje mediante rosca M18 × 1,5. Rango de temperatura: -40 a +80°C. Presión máxima: ≤3 kgf (0,3 MPa). Peso: 23 g ±5 % con cable de 1 m.

Especificaciones técnicas BBID-DSS-B (tabla)

• Modelo: BBID-DSS-B
• Frecuencia central: 125 kHz ±5 %
• Rango recomendado: 0,12 a 2 m
• Impedancia mínima: 600 Ω ±20 %
• Capacitancia: 560 pF ±20 % a 1 kHz
• Tensión de funcionamiento: Tensión pico < 1 200 Vpp
• Temperatura de funcionamiento: -40 a +80°C
• Presión máxima: ≤3 kgf (0,3 MPa)
• Ángulo a media potencia: 13,5° ±10 % a -3 dB
• Rosca de montaje: M18 × 1,5
• Grado de protección: IP68
• Peso: 23 g ±5 % con cable de 1 m

Configuraciones acústicas disponibles (tabla)

• 125 kHz ±5 % — Rango 0,12 a 2 m — Ángulo a media potencia 13,5° ±10 % — Montaje: rosca M18 × 1,5
• 200 kHz ±5 % — Rango 0,10 a 1,5 m — Ángulo a media potencia 8° ±10 % — Montaje: rosca M18 × 1,5
• 200 kHz ±5 % — Rango 0,15 a 1,5 m — Ángulo a media potencia 3,8° ±10 % — Montaje: consulte el plano dimensional

Notas
La configuración principal de producción es 125 kHz. El sufijo "-B" se mantiene en la referencia pero no se define como una característica de rendimiento independiente.

Características clave / especificaciones técnicas

• Aplicaciones: impresión y embalaje, sistemas de alimentación de papel, inspección de hojas metálicas/plásticas, detección automática de doble alimentación
• Respetar impedancia, capacitancia y límites de tensión para una detección fiable
• Montaje M18 compacto e IP68 facilitan la integración en entornos de producción confinados o húmedos
