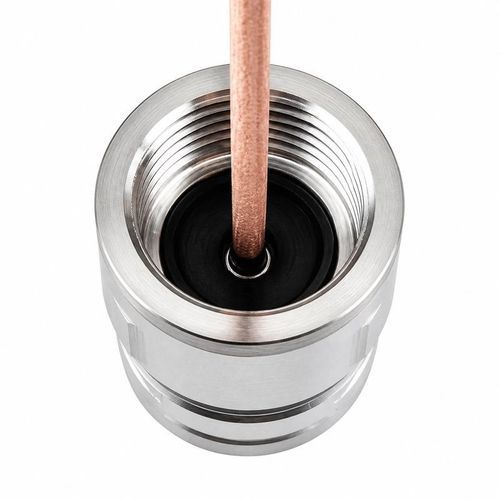

Transductor de ultrasonidos por ultrasonidos de contacto BBFM-Q1P1M

de ultrasonido de tiempo de tránsitode contacto directode alta temperatura

Descripción del producto
El BBFM-Q1P1M es un transductor ultrasónico para la medición de caudal de gases de combustión y la medida por tiempo de tránsito en gases industriales de alta temperatura. Está previsto para su instalación en salidas de calderas, conductos de emisiones industriales y conductos similares sometidos a temperaturas y presiones elevadas.

Especificaciones técnicas

• Modelo: BBFM-Q1P1M
• Frecuencia central: 1,1 MHz ±5%
• Impedancia mínima: 150 Ω ±20%
• Capacitancia: 1.200 pF ±20% a 1 kHz
• Tensión de funcionamiento: tensión de cresta <300 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Presión nominal: ≤10 kgf o 1 MPa
• Ángulo del haz a -3 dB: 6,7° ±10%
• Material de la carcasa: 316 acero inoxidable
• Grado de protección: IP68

Aplicaciones

• Medición de caudal de gases de combustión
• Supervisión de humos de calderas
• Conductos de emisión industriales
• Medición de tiempo de tránsito en gases de alta temperatura

Selección e integración
La selección debe considerar la composición y la temperatura del gas, la longitud del camino acústico requerida, la geometría del conducto y el espacio de instalación disponible. Verifique la compatibilidad con la presión de trabajo y el grado de protección, y asegúrese de que la electrónica de emisión/recepción coincida con la impedancia y los requisitos de tensión del transductor. Considere el método de montaje y el medio de acoplamiento para garantizar una transmisión ultrasónica confiable.
