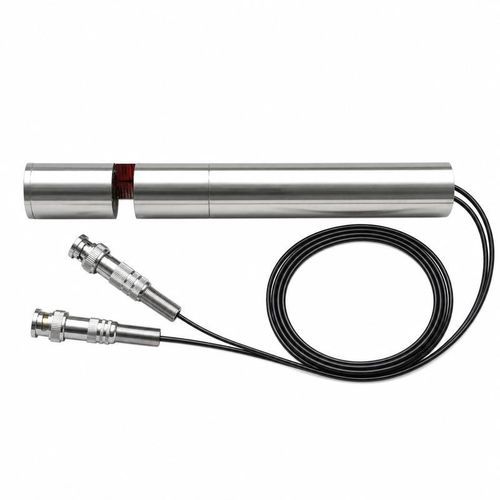

Transductor de ultrasonidos sumergible BBID-C

de alta frecuenciade medición

Resumen
La serie BBID-C abarca frecuencias centrales de 65 kHz a 2,1 MHz para la medición de concentración de electrolito de baterías, medición de soluciones de urea, análisis de composición de líquidos industriales y medición de velocidad acústica o densidad. Las variantes de frecuencia disponibles difieren en adaptación eléctrica, temperatura de funcionamiento, capacidad de presión, material de la carcasa y características acústicas.

Configuraciones de frecuencia y eléctricas
Frecuencia central | Impedancia mínima | Capacitancia a 1 kHz | Voltaje pico de operación | Temperatura de funcionamiento | Clasificación de presión | Protección
65 kHz ±5% | 17 000 Ω ±20% | 450 pF ±20% | <1 000 Vpp | -40 a +80°C | ≤3 MPa | IP68
100 kHz ±5% | 8 000 Ω ±20% | 450 pF ±20% | <1 000 Vpp | -40 a +80°C | ≤3 MPa | IP68
200 kHz ±5% | 220 Ω ±20% | 800 pF ±20% | <300 Vpp | -10 a +50°C | 3 MPa | IP68
500 kHz ±5% | 85 Ω ±20% | 1 900 pF ±20% | <600 Vpp | -40 a +80°C | ≤1 MPa | IP68
1 MHz ±5% | 2 400 Ω ±20% | 800 pF ±20% | <300 Vpp | -40 a +80°C | ≤1 MPa | IP68
1,2 MHz ±5% | 40 Ω ±20% | 2 000 pF ±20% | <300 Vpp | -40 a +80°C | ≤1 MPa | IP68
2 MHz ±5% | 40 Ω ±20% | 1 600 pF ±20% | <150 Vpp | -40 a +100°C | ≤1 MPa | IP68
2,1 MHz ±5% | 13 Ω ±20% | 2 300 pF ±20% | <150 Vpp | -20 a +80°C | ≤1 MPa | IP68

Opciones acústicas y de material confirmadas
Frecuencia | Opción confirmada
65 kHz | Carcasa de acero inoxidable
100 kHz | Carcasa de acero inoxidable
200 kHz | Carcasa de aleación de titanio; opción de acero inoxidable clasificada -40 a +80°C y hasta 3 MPa
500 kHz | Ángulo a media potencia 5° ±10%; rango de referencia 0,3 a 30 m; opciones de presión 1 MPa y 3 MPa
1 MHz | Ángulo a media potencia 9° ±10%; opciones de carcasa PTFE (-40 a +80°C), acero inoxidable 304 (-40 a +100°C) y 304+PTFE (-40 a +80°C)
1,2 MHz | Ángulo a media potencia 1,1° ±10%; carcasa de aleación de titanio
2 MHz | Carcasa de acero inoxidable 304
2,1 MHz | Carcasa de acero inoxidable 316

Aplicaciones

• Medición de concentración de electrolito de batería
• Medición de solución de urea
• Análisis de composición de líquidos industriales
• Medición de velocidad acústica y densidad

Especificaciones técnicas

• Serie: BBID-C
• Rango de frecuencia central: 65 kHz a 2,1 MHz (variantes en 65 kHz, 100 kHz, 200 kHz, 500 kHz, 1 MHz, 1,2 MHz, 2 MHz, 2,1 MHz)
• Impedancia mínima: de 13 Ω a 17 000 Ω según la frecuencia
• Capacitancia a 1 kHz: de 450 pF hasta 2 300 pF (±20% según la variante)
• Voltaje pico de operación: depende de la variante, valores típicos <150 Vpp a <1 000 Vpp
• Rangos de temperatura de funcionamiento: variantes clasificadas desde -40°C hasta +100°C (límites específicos según la frecuencia y la carcasa)
• Clasificación de presión: variantes hasta 3 MPa (muchas variantes ≤1 MPa; algunas 65/100 kHz hasta ≤3 MPa)
• Protección: IP68 para todas las variantes listadas
• Opciones de carcasa/material en contacto: acero inoxidable (304, 316), aleación de titanio, PTFE, combinaciones (304+PTFE)
• Características acústicas: ángulos a media potencia y rangos de referencia variables según la frecuencia (ejemplos: 5° ±10% a 500 kHz, 9° ±10% a 1 MHz, 1,1° ±10% a 1,2 MHz)
• Aplicaciones típicas: análisis de concentración/composición de líquidos, mediciones de electrolito de batería y urea, medición de velocidad acústica y densidad
• Nota de selección: frecuencia, adaptación eléctrica, rango de temperatura, clasificación de presión, trayectoria acústica y material en contacto deben seleccionarse como una configuración compatible para el líquido objetivo y la geometría del instrumento
