Motor brushless CW42BLB38-16L218-00
DC3 fasesBLDC

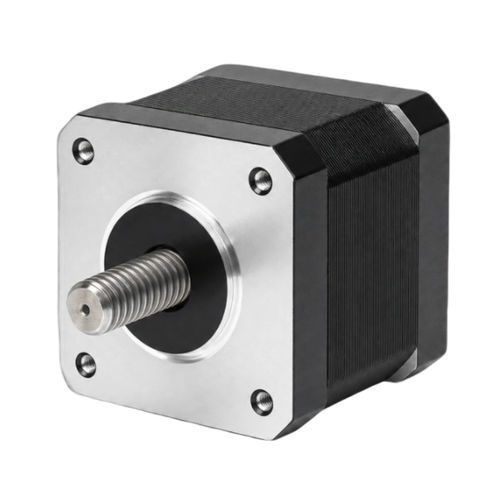

Motor brushless - CW42BLB38-16L218-00 - NEOTON MOTOR - DC / 3 fases / BLDC
Motor brushless - CW42BLB38-16L218-00 - NEOTON MOTOR - DC / 3 fases / BLDC
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de NEOTON MOTOR

Características

Tipo
DC, 3 fases, brushless, BLDC
Voltaje
24 V
Configuración
NEMA 17
Número de polos
8 polos
Aplicaciones
industrial, para la robótica, para robot colaborativo, para transportador, para instrumentos de medida, para gato eléctrico, para gimbal
Potencia

16 W
(0,02 hp)

Intensidad

1,24 A

Par

Máx.: 0,17 Nm
(0,125386 ft.lb)

Mín.: 0,085 Nm
(0,062693 ft.lb)

Velocidad de rotación

Máx.: 2.300 rpm
(14.451,3262 rad.min-1)

Mín.: 1.800 rpm
(11.309,7336 rad.min-1)

Diámetro

42 mm
(1,65 in)

Descripción

Descripción del producto
El CW42BLB38-16L218-00 es un motor brushless DC (BLDC) trifásico de 42 mm (NEMA 17) diseñado para automatización industrial, robótica y control de movimiento de precisión. Potencia nominal: 16 W; tensión nominal: 24 ±10% VDC; velocidad nominal: 1800 RPM. Bastidor compacto de 42 mm y 8 polos que proporcionan un par adecuado para aplicaciones de pequeño formato.

Aspectos destacados
  • Potencia nominal 16 W
  • Tensión de alimentación 24 ±10% VDC
  • Par nominal 0,085 Nm a 1800 RPM
  • Tamaño de carcasa 42 mm (NEMA 17)
  • Diseño BLDC trifásico para funcionamiento suave


Especificaciones eléctricas
Polos: 8
Fases: 3
Tensión nominal: 24 ±10% VDC
Potencia nominal: 16 W
Velocidad nominal: 1800 RPM
Par nominal: 0,085 Nm
Corriente nominal: 1,24 A
Velocidad máxima: 2300 RPM
Par máximo: 0,17 Nm
Constante de tensión: 5,9 ±5% V/kRPM
Resistencia de línea: 4,3 ±5% Ω (20°C)
Inductancia de línea: 2,0 ±10% mH
Resistencia de aislamiento: 100 MΩ @ 500 VDC
Clase de aislamiento: B (130°C)
Peso: 0,3 kg
Tamaño de carcasa: 42 mm (NEMA 17)
Número de pieza: CW42BLB38-16L218-00

Mecánica y rendimiento
Dibujo mecánico y curva par-velocidad disponibles para el modelo CW42BLB38-16L218-00 para facilitar el montaje, la integración y el dimensionamiento.

Aplicaciones típicas
  • Automatización industrial y transportadores
  • Robótica y robots colaborativos
  • Posicionamiento de precisión e instrumentación
  • Sistemas servo, estabilizadores y pequeños actuadores


Pedido y referencia
Referencia: CW42BLB38-16L218-00. Peso: 0,3 kg. Contacte al proveedor para opciones de devanados, conectores y montaje.
