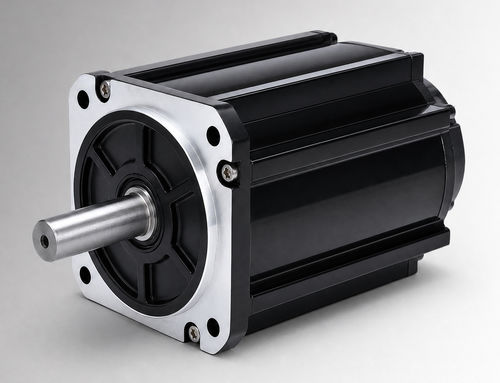

Motor brushless CW130BLBT-05020-L3-H

DCBLDC48 V

Descripción del producto
El CW130BLBT-05020-L3-H es un motor sin escobillas (BLDC) con carcasa de 130 mm, con potencia nominal de 1050 W, 48 VCC, par nominal de 5 N·m y 2000 rpm. Está diseñado para evaluación OEM e integración en sistemas en accionamientos de bombas electro-hidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas, y puede utilizarse en equipos industriales compactos y accionamientos auxiliares cuando la tensión, la carga, el ciclo de trabajo, la interfaz de instalación y las condiciones ambientales estén confirmadas para el proyecto.

Aspectos principales

• Potencia nominal 1050 W
• Tensión nominal 48 VCC
• Par nominal 5 N·m a 2000 rpm
• Corriente nominal 26±10% Arms

Resumen de especificaciones

• Potencia nominal: 1050 W
• Tensión nominal: 48 VCC
• Par nominal: 5 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 26±10% Arms
• Tamaño de carcasa: 130 mm

Especificaciones eléctricas y mecánicas
Parámetro : Valor
Potencia nominal : 1050 W
Tensión nominal : 48 VCC
Par nominal : 5 N·m
Velocidad nominal : 2000 rpm
Corriente nominal : 26±10% Arms
Tamaño de carcasa : 130 mm
Constante de par : 0.18±10% N·m/A
Inercia del rotor : 12±10% kg·m² × 10⁻⁴
FEM inversa : 11.2±10% V/krpm
Inductancia de línea : 0.212±10% mH
Resistencia de línea : 0.052±10% Ω
Longitud del cuerpo (L) : 119 mm
Longitud con freno (LB) : 166 mm
Peso : 6 kg (sin freno) / 7.8 kg (con freno)
Elemento de retroalimentación (opción) : Hall magnético / Hall + codificador incremental 2500 líneas (opcional)
Resistencia de aislamiento : DC500V, >20 MΩ (Clase F)
Resistencia dieléctrica : 800VAC/1s/5mA
Entorno de funcionamiento : Temperatura -20 a 40°C (opcional -40 a 40°C); Humedad 20% a 80% HR (sin condensación); altitud inferior a 1000 m (reducción fuera de los rangos indicados)
Clase de protección : IP54 (IP65 opcional)
Número de pieza : CW130BLBT-05020-L3-H

Visuales mecánicos y de rendimiento
Se disponen de planos mecánicos para la estructura estándar de 130 mm y la estructura de 130 mm con refrigeración por ventilador. Se proporciona un diagrama de la curva par-velocidad como referencia de rendimiento.

Especificaciones técnicas

• Modelo / Número de pieza: CW130BLBT-05020-L3-H
• Tamaño del marco: 130 mm
• Potencia nominal: 1050 W
• Tensión nominal: 48 VCC
• Par nominal: 5 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 26±10% Arms
• Constante de par: 0.18±10% N·m/A
• Inercia del rotor: 12±10% ×10⁻⁴ kg·m²
• Back EMF: 11.2±10% V/krpm
• Inductancia de línea: 0.212±10% mH
• Resistencia de línea: 0.052±10% Ω
• Longitud del cuerpo (L): 119 mm
• Longitud con freno (LB): 166 mm
• Peso: 6 kg (sin freno) / 7.8 kg (con freno)
• Opciones de retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
• Aislamiento: DC500V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800VAC/1s/5mA
• Entorno de funcionamiento: -20 a 40°C (opcional -40 a 40°C); humedad 20–80% HR sin condensación; altitud inferior a 1000 m
• Clase de protección: IP54 (IP65 opcional)
