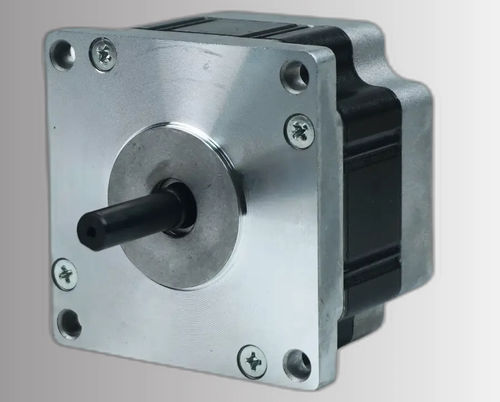

Motor brushless CW70BL45-90L230-00

DCtrifásicoBLDC

Descripción del producto
El CW70BL45-90L230-00 es un motor DC sin escobillas trifásico de 70 mm (NEMA 28) diseñado para automatización industrial, robótica y sistemas de control de movimiento de precisión. Está especificado para alimentación 24 VCC ±10% y optimizado para funcionamiento nominal a 3000 RPM.

Puntos clave

• Potencia nominal: 90 W
• Tensión de alimentación: 24 VCC ±10%
• Par nominal: 0,28 Nm a 3000 RPM
• Tamaño de bastidor: 70 mm (NEMA 28)
• Diseño trifásico sin escobillas para giro suave y controlable

Valores principales

• Potencia nominal: 90 W
• Tensión nominal: 24 VCC ±10%
• Velocidad nominal: 3000 RPM
• Par nominal: 0,28 Nm
• Corriente nominal: 5,3 A
• Tamaño de bastidor: 70 mm (NEMA 28)

Especificaciones eléctricas (tabla)
Polos — 6
Fases — 3
Tensión nominal — 24 VCC ±10%
Potencia nominal — 90 W
Velocidad nominal — 3000 RPM
Par nominal — 0,28 Nm
Corriente nominal — 5,3 A
Resistencia de línea — 0,48 ±10% Ω @ 20°C
Inductancia de línea — 0,5 ±20 mH
Resistencia de aislamiento — 100 MΩ @ 500 VDC
Clase de aislamiento — B (130°C)
Método de control — Control de velocidad
Tamaño de bastidor — 70 mm (NEMA 28)
Número de pieza — CW70BL45-90L230-00

Mecánica y rendimiento
Se proporcionan planos mecánicos y curvas par-velocidad para la serie de motores BLDC de 70 mm para facilitar el montaje, la integración y la evaluación del rendimiento. Las imágenes de producto incluyen el dibujo dimensional y la curva par-velocidad para ayudar en la selección.

Características / Especificaciones técnicas

• Modelo / Nº de pieza: CW70BL45-90L230-00
• Bastidor: 70 mm (NEMA 28)
• Potencia nominal: 90 W
• Tensión nominal: 24 VCC ±10%
• Velocidad nominal: 3000 RPM
• Par nominal: 0,28 Nm
• Corriente nominal: 5,3 A
• Polos: 6
• Fases: 3
• Resistencia de línea: 0,48 ±10% Ω @ 20°C
• Inductancia de línea: 0,5 ±20 mH
• Resistencia de aislamiento: 100 MΩ @ 500 VDC
• Clase de aislamiento: B (130°C)
• Método de control: Control de velocidad
• Incluye plano mecánico y curva par-velocidad para integración y selección
