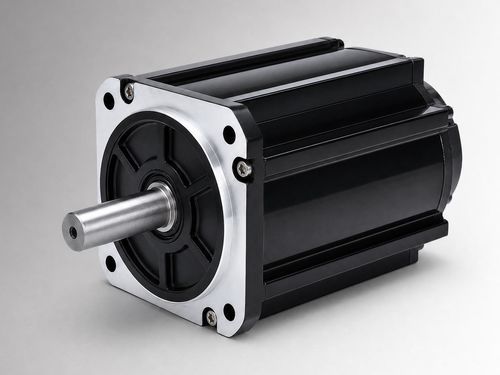

Motor brushless CW130BLBT-15025-L5-H

DCBLDC72 V

Descripción del producto
El CW130BLBT-15025-L5-H es un motor sin escobillas de corriente continua con bastidor de 130 mm y alta potencia, con una potencia nominal de 3800 W, 72 VDC, 15 N·m y 2500 rpm. Está pensado para evaluación OEM e integración en sistemas en accionamientos de bombas electrohidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas, y puede evaluarse para equipos industriales compactos y accionamientos auxiliares cuando se confirmen la tensión, la carga, el ciclo de trabajo, la interfaz de instalación y las condiciones ambientales para la aplicación.

Puntos destacados

• Potencia nominal 3800 W
• Tensión nominal 72 VDC
• Par nominal 15 N·m a 2500 rpm
• Corriente nominal 65±10% Arms

Especificaciones rápidas

• Potencia nominal: 3800 W
• Tensión nominal: 72 VDC
• Par nominal: 15 N·m
• Velocidad nominal: 2500 rpm
• Corriente nominal: 65±10% Arms
• Tamaño del bastidor: 130 mm

Especificaciones eléctricas y mecánicas (tabla)
Parámetro | Valor
Potencia nominal | 3800 W
Tensión nominal | 72 VDC
Par nominal | 15 N·m
Velocidad nominal | 2500 rpm
Corriente nominal | 65±10% Arms
Bastidor | 130 mm
Constante de par | 0.24±10% N·m/A
Inercia del rotor | 17±10% kg·m² × 10⁻⁴
FEM inversa (Back EMF) | 14.2±10% V/krpm
Inductancia de línea | 0.128±10% mH
Resistencia de línea | 0.029±10% Ω
Longitud del cuerpo (L) | 166 mm
Longitud con freno (LB) | 221 mm
Peso | 11 / 12.8 kg
Elemento de retroalimentación (opción) | Hall magnético / Hall + codificador incremental 2500 líneas (opcional)
Resistencia de aislamiento | DC500V, >20 MΩ (Clase F)
Resistencia dieléctrica | 800VAC/1s/5mA
Entorno de operación | Temperatura: -20 a 40°C (opcional -40 a 40°C); Humedad: 20% a 80% HR (sin condensación); altitud inferior a 1000 m (reducción de capacidad por encima de los rangos indicados)
Grado de protección | IP54 (IP65 opcional)
Número de pieza | CW130BLBT-15025-L5-H

Documentación mecánica y de rendimiento
Se suministran planos mecánicos e imágenes de la curva par-velocidad para las estructuras estándar de 130 mm y refrigeradas por ventilador para apoyar la integración, el montaje y la verificación de interfaces. Estos documentos facilitan las comprobaciones de instalación y la adaptación de rendimiento en el diseño del sistema.

Especificaciones técnicas

• Número de pieza: CW130BLBT-15025-L5-H
• Bastidor: 130 mm
• Potencia nominal: 3800 W
• Tensión nominal: 72 VDC
• Par nominal: 15 N·m @ 2500 rpm
• Velocidad nominal: 2500 rpm
• Corriente nominal: 65±10% Arms
• Constante de par: 0.24±10% N·m/A
• Back EMF: 14.2±10% V/krpm
• Inductancia de línea: 0.128±10% mH
• Resistencia de línea: 0.029±10% Ω
• Longitud del cuerpo: 166 mm (221 mm con freno)
• Peso: 11 / 12.8 kg (variantes)
• Opciones de retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
• Aislamiento: DC500V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800VAC/1s/5mA
• Temperatura de operación: -20 a 40°C (opcional -40 a 40°C)
• Protección: IP54 (IP65 opcional)
