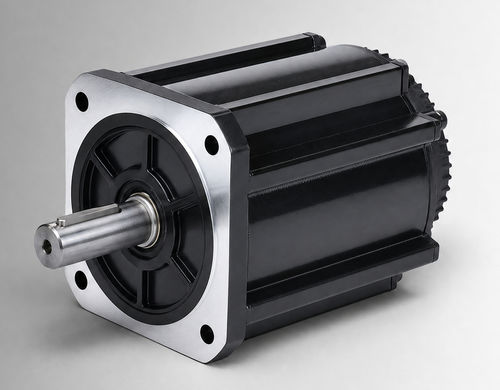

Motor DC CW180BLBT-28020-L9-H

brushless144 Vcompacto

Descripción del producto
El CW180BLBT-28020-L9-H es un motor sin escobillas de corriente continua con carcasa de 180 mm, potencia nominal 5800 W, 144VDC, 28 N·m y 2000 rpm. Está diseñado para evaluación OEM e integración en sistemas en accionamientos de bombas electrohidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas, y puede evaluarse para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales.

Aspectos destacados

• Potencia nominal: 5800 W
• Tensión nominal: 144VDC
• Par nominal: 28 N·m @ 2000 rpm
• Corriente nominal: 50±10% Arms

Especificaciones rápidas

• Potencia nominal: 5800 W
• Tensión nominal: 144VDC
• Par nominal: 28 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 50±10% Arms
• Tamaño de carcasa: 180 mm

Especificaciones eléctricas y mecánicas
Potencia nominal — 5800 W
Tensión nominal — 144VDC
Par nominal — 28 N·m
Velocidad nominal — 2000 rpm
Corriente nominal — 50±10% Arms
Tamaño de carcasa — 180 mm
Constante de par — 0,56±10% N·m/A
Inercia del rotor — 122±10% kg·m² × 10⁻⁴
FEM inversa — 34±10% V/krpm
Inductancia de línea — No especificada; tolerancia ±10%
Resistencia de línea — No especificada; tolerancia ±10%
Longitud del cuerpo (L) — 264 mm
Longitud con freno (LB) — 319 mm
Peso — 32/34 kg
Elemento de retroalimentación (opción) — Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
Resistencia de aislamiento — DC500V, >20 MΩ (Clase F)
Resistencia dieléctrica — 800VAC/1s/5mA
Entorno de funcionamiento — Temperatura: -20 a 40°C (opcional -40 a 40°C); Humedad: 20% a 80% HR (sin condensación); altitud inferior a 1000 m (reducir rendimiento si se excede el rango de temperatura o altitud)
Clase de protección — IP54 (IP65 opcional)
Referencia — CW180BLBT-28020-L9-H

Planos mecánicos y características

• Dibujo mecánico — Estructura estándar 180 mm
• Dibujo mecánico — Estructura 180 mm con refrigeración por ventilador
• Curvas par-velocidad

Especificaciones técnicas

• Modelo/Serie: Serie 180BLBT
• Referencia: CW180BLBT-28020-L9-H
• Potencia nominal: 5800 W
• Tensión nominal: 144VDC
• Par nominal: 28 N·m @ 2000 rpm
• Velocidad nominal: 2000 rpm
• Corriente nominal: 50±10% Arms
• Tamaño de carcasa: 180 mm
• Constante de par: 0,56±10% N·m/A
• Inercia del rotor: 122±10% kg·m² × 10⁻⁴
• Back EMF: 34±10% V/krpm
• Longitud del cuerpo (L): 264 mm; con freno (LB): 319 mm
• Peso: 32/34 kg
• Opciones de retroalimentación: Hall magnético o Hall + encoder incremental 2500 líneas
• Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800VAC/1s/5mA
• Rango de temperatura de funcionamiento: -20 a 40°C (opcional -40 a 40°C)
• Humedad: 20% a 80% HR (sin condensación)
• Clase de protección: IP54 (IP65 opcional)
