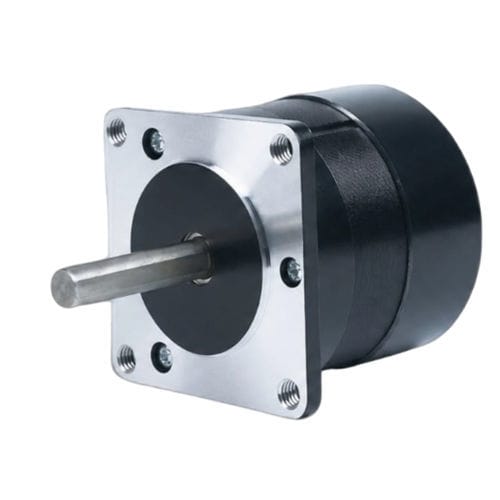

Motor trifásico CW57BLMA54-100L2100-03

BLDCbrushless3 fases

Descripción del producto
El CW57BLMA54-100L2100-03 es un motor DC sin escobillas trifásico de 57 mm (NEMA 23) que entrega 100 W a 24 ±10% VDC con una velocidad nominal de 10000 RPM. Diseñado para automatización industrial, robótica y control de movimiento de precisión donde se requieren dimensiones compactas y alta velocidad.

Puntos destacados

• Potencia nominal: 100 W
• Tensión nominal: 24 ±10% VDC
• Par nominal: 0.096 N·m a 10000 RPM
• Tamaño de bastidor: 57 mm (NEMA 23)
• Diseño brushless trifásico; velocidad máxima 15000 RPM

Especificaciones rápidas
Potencia nominal: 100 W
Tensión nominal: 24 ±10% VDC
Velocidad nominal: 10000 RPM
Par nominal: 0.096 N·m
Corriente nominal: 10 A
Tamaño de bastidor: 57 mm (NEMA 23)

Especificaciones eléctricas

• Polos: 4
• Fases: 3
• Velocidad máxima: 15000 RPM
• Par máximo: 0.19 N·m
• Constante de tensión: 1.5 ±5% Vrms/KRPM
• Resistencia de línea: 0.3 ±5% Ω (20°C)
• Inductancia de línea: 0.23 ±10% mH
• Resistencia de aislamiento: 100 MΩ @ 500 VDC
• Clase de aislamiento: B (130°C)

Mecánica y rendimiento
Se proporcionan el plano mecánico y la curva par-velocidad para montaje, referencia dimensional y caracterización del rendimiento. Peso: 0.9 kg. Número de pieza: CW57BLMA54-100L2100-03.

Especificaciones técnicas

• Modelo / Número de pieza: CW57BLMA54-100L2100-03
• Tamaño de bastidor: 57 mm (NEMA 23)
• Potencia nominal: 100 W
• Tensión nominal: 24 ±10% VDC
• Velocidad nominal: 10000 RPM
• Par nominal: 0.096 N·m
• Corriente nominal: 10 A
• Velocidad máxima: 15000 RPM
• Par máximo: 0.19 N·m
• Polos: 4
• Fases: 3
• Peso: 0.9 kg
• Constante de tensión: 1.5 ±5% Vrms/KRPM
• Resistencia de línea: 0.3 ±5% Ω (20°C)
• Inductancia de línea: 0.23 ±10% mH
• Resistencia de aislamiento: 100 MΩ @ 500 VDC
• Clase de aislamiento: B (130°C)
