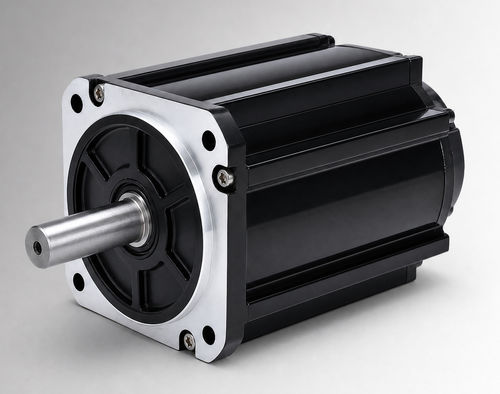

Motor brushless CW130BLBT-05030-L6-H

DCBLDC96 V

Descripción del producto
El CW130BLBT-05030-L6-H es un motor sin escobillas de corriente continua (BLDC) con carcasa de 130 mm que entrega 1550 W a 96 VDC. El par nominal es de 5 N·m a 3000 rpm. Está diseñado para evaluación OEM e integración en sistemas para aplicaciones como accionamientos electro-hidráulicos, funciones móviles y actualización de motores con escobillas. También puede emplearse en equipos industriales compactos y accionamientos auxiliares previa verificación de tensión, carga, ciclo de trabajo, interfaz de montaje y condiciones ambientales del proyecto.

Aspectos destacados

• Potencia nominal: 1550 W
• Tensión nominal: 96 VDC
• Par nominal: 5 N·m @ 3000 rpm
• Corriente nominal: 17,5±10% Arms
• Tamaño de carcasa: 130 mm
• Retroalimentación opcional: Hall / Hall + encoder incremental de 2500 líneas
• Protección: IP54 estándar (IP65 opcional)

Especificaciones eléctricas y mecánicas

• Número de pieza: CW130BLBT-05030-L6-H
• Potencia nominal: 1550 W
• Tensión nominal: 96 VDC
• Par nominal: 5 N·m
• Velocidad nominal: 3000 rpm
• Corriente nominal: 17,5±10% Arms
• Constante de par: 0,27±10% N·m/A
• Inercia del rotor: 12±10% ×10⁻⁴ kg·m²
• FEM inversa: 15,6±10% V/krpm
• Inductancia de línea: 0,25±10% mH
• Resistencia de línea: 0,024±10% Ω
• Longitud cuerpo (L): 119 mm
• Longitud con freno (LB): 166 mm
• Peso: 6 kg (estándar) / 7,8 kg (con freno)
• Elemento de retroalimentación: Hall o Hall + encoder incremental 2500 líneas (opcional)
• Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
• Rigidez dieléctrica: 800 VAC / 1 s / 5 mA

Dibujos mecánicos y gráficos

• Dibujo mecánico — estructura estándar 130 mm
• Dibujo mecánico — estructura 130 mm refrigerada por ventilador
• Curva par-velocidad (gráfico específico del producto)

Hoja de datos
ID de la hoja: CW130BLBT-05030-L6-H (ficha técnica del fabricante disponible para descarga).

Entorno de funcionamiento y protección

• Temperatura de funcionamiento: -20 a 40°C (opcional -40 a 40°C)
• Humedad: 20% a 80% HR (sin condensación)
• Altitud: recomendada por debajo de 1000 m (posible derating por temperatura/altitud)
• Clase de protección: IP54 estándar (IP65 opcional)
