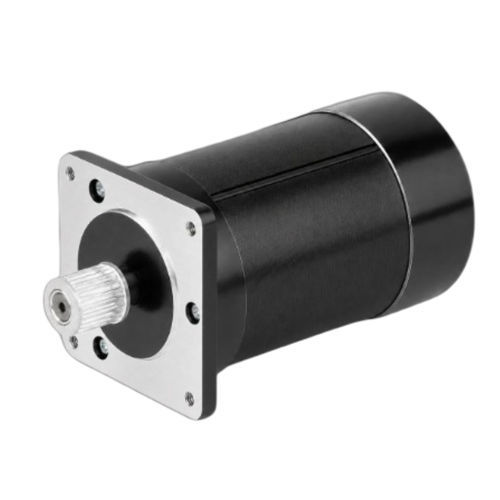

Motor DC CW57BLMA94-150L230-00

3 fasesBLDC24 V

Descripción del producto
El CW57BLMA94-150L230-00 es un motor DC sin escobillas trifásico de 57 mm (NEMA 23) que ofrece 150 W de potencia nominal a 24 ±10% VDC y 3000 RPM. Diseñado para automatización industrial, robótica y control de movimiento de precisión, su formato compacto facilita la integración en sistemas industriales.

Aspectos clave

• Potencia nominal: 150 W
• Tensión de alimentación: 24 ±10% VDC
• Par nominal: 0,48 N·m a 3000 RPM
• Tamaño de carcasa: 57 mm (NEMA 23)
• Diseño brushless trifásico para bajo cogging y funcionamiento suave

Especificaciones resumidas

• Potencia nominal: 150 W
• Tensión nominal: 24 ±10% VDC
• Velocidad nominal: 3000 RPM
• Par nominal: 0,48 N·m
• Corriente nominal: 10 A
• Tamaño de carcasa: 57 mm (NEMA 23)

Especificaciones eléctricas

• Polos: 4
• Fases: 3
• Tensión nominal: 24 ±10% VDC
• Potencia nominal: 150 W
• Velocidad nominal: 3000 RPM
• Par nominal: 0,48 N·m
• Corriente nominal: 10 A
• Velocidad máx.: 3500 RPM
• Par máx.: 0,96 N·m
• Constante de tensión: 3,5 ±5% V/kRPM
• Resistencia de línea: 0,3 ±5% Ω (20°C)
• Inductancia de línea: 0,51 ±10% mH
• Resistencia de aislamiento: 100 MΩ (500 VDC)
• Clase de aislamiento: B (130°C)
• Peso: 1 kg
• Tamaño de carcasa: 57 mm (NEMA 23)
• Número de pieza: CW57BLMA94-150L230-00

Mecánica y rendimiento

• Dibujo mecánico disponible para el modelo CW57BLMA94-150L230-00
• Curva par-velocidad disponible para el modelo CW57BLMA94-150L230-00

Especificaciones técnicas

• Número de pieza: CW57BLMA94-150L230-00
• Tamaño de carcasa: 57 mm (NEMA 23)
• Potencia nominal: 150 W
• Tensión nominal: 24 ±10% VDC
• Velocidad nominal: 3000 RPM
• Par nominal: 0,48 N·m
• Corriente nominal: 10 A
• Velocidad máx.: 3500 RPM
• Par máx.: 0,96 N·m
• Polos: 4
• Fases: 3
• Constante de tensión: 3,5 ±5% V/kRPM
• Resistencia de línea: 0,3 ±5% Ω (20°C)
• Inductancia de línea: 0,51 ±10% mH
• Resistencia de aislamiento: 100 MΩ (500 VDC)
• Clase de aislamiento: B (130°C)
• Peso: 1 kg
