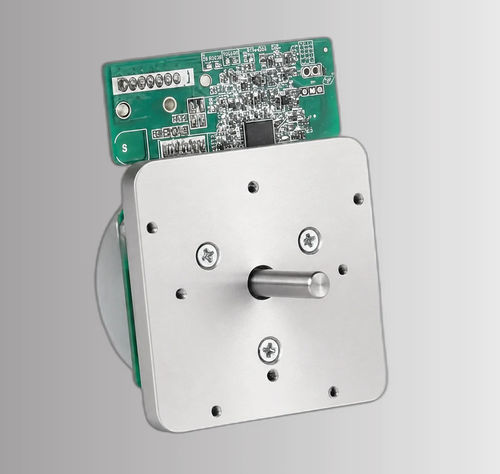

Motor brushless CW-63BLW33-40L220-02

DC3 fasesBLDC

Resumen
El CW-63BLW33-40L220-02 es un motor brushless CC 3 fases de rotor exterior de 63 mm diseñado para aplicaciones de accionamiento directo que requieren bajas revoluciones y alto par. Con alimentación 24 VDC y velocidad nominal de 2000 RPM, entrega un par nominal de 200 mN·m a 2,75 A. La configuración de rotor exterior incrementa el momento de inercia y estabiliza la entrega de par, adecuado para ventiladores de accionamiento directo, módulos de refrigeración y equipos de ventilación. El motor dispone de una interfaz de 8 hilos con control de sentido CW/CCW, entrada de freno, señal de reloj y detección de carga para integración en sistemas.

Puntos clave

• Motor BLDC rotor exterior 24 V DC, par nominal 200 mN·m
• Velocidad nominal 2000 RPM, corriente nominal 2,75 A
• Marco 63 mm rotor exterior, brida de 86 mm
• 3 fases, interfaz 8 hilos: dirección (CW/CCW), freno, reloj, LD
• Aislamiento Clase B (130°C), resistencia de aislamiento 10 MΩ @ 500 VDC
• Aplicaciones: ventiladores de accionamiento directo, sistemas de enfriamiento, ventilación

Resumen de especificaciones (tarjetas)
Fases: 3
Tensión nominal: 24 VDC
Corriente nominal: 2,75 A
Par nominal: 200 mN·m
Velocidad nominal: 2000 RPM
Tamaño del marco: 63 mm rotor exterior

Descripción (tabla)
Modelo: CW-63BLW33-40L220-02
Tipo: Motor brushless DC de rotor exterior
Fases: 3
Clase de aislamiento: Clase B (130°C)
Resistencia de aislamiento: 10 MΩ @ 500 VDC
Peso: 300 g
Momento de inercia: 100 g·cm²

Especificaciones eléctricas
Tensión nominal: 24 VDC ±10%
Corriente nominal: 2,75 A
Par nominal: 200 mN·m
Velocidad nominal: 2000 RPM
Resistencia de fase: 0,32 ±3% Ω (20°C)
Inductancia de fase: 0,12 ±50% mH

Especificaciones mecánicas
Diámetro exterior: 63 ±0,2 mm
Tamaño de brida: 86 ±0,2 mm
Diámetro del eje: φ6 -0,015/-0,005 mm
Longitud del eje: 23,4 ±0,5 mm
Agujeros de montaje: 4-φ4,3 ±0,1 (roscado M3)

Interfaz de cableado (8 cables)

• Cable 1: +24VDC
• Cable 2: +24VDC
• Cable 3: GND
• Cable 4: GND
• Cable 5: CW/CCW (Dirección)
• Cable 6: BRAKE (Freno)
• Cable 7: CLOCK (Reloj)
• Cable 8: LD (Detección de carga)

Dibujo mecánico
Se proporciona dibujo mecánico para dimensiones y detalles de montaje.

Características técnicas

• Modelo: CW-63BLW33-40L220-02
• Tipo: 63 mm rotor exterior, BLDC 3 fases
• Tensión nominal: 24 VDC ±10%
• Corriente nominal: 2,75 A
• Par nominal: 200 mN·m
• Velocidad nominal: 2000 RPM
• Marco: 63 mm rotor exterior; Brida: 86 ±0,2 mm
• Aislamiento: Clase B (130°C); Resistencia de aislamiento: 10 MΩ @ 500 VDC
• Peso: 300 g; Momento de inercia: 100 g·cm²
• Interfaz de cableado: 8 hilos (alimentación, GND, dirección, freno, reloj, detección de carga)
