Motor brushless CW80BLMC80-704L870-00
DC3 fasesBLDC

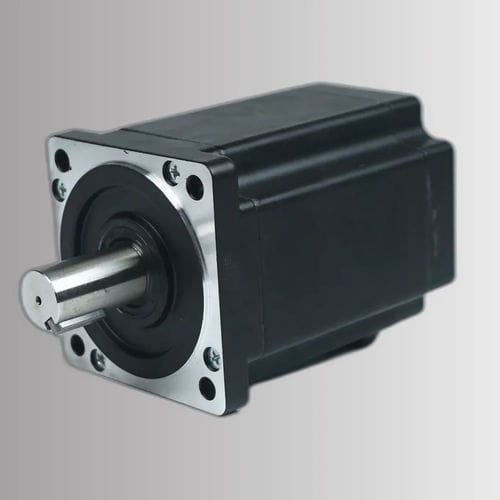

Motor brushless - CW80BLMC80-704L870-00 - NEOTON MOTOR - DC / 3 fases / BLDC
Motor brushless - CW80BLMC80-704L870-00 - NEOTON MOTOR - DC / 3 fases / BLDC
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de NEOTON MOTOR

Características

Tipo
DC, 3 fases, brushless, BLDC
Voltaje
100 V
Número de polos
4 polos
Aplicaciones
para aplicaciones industriales, para la robótica
Otras características
de alta velocidad, de alta precisión, NEMA, de regulación de movimientos, con motor brushless DC
Potencia

0,7 kW
(0,95 hp)

Intensidad

7,5 A

Par

Máx.: 1,92 Nm
(1,416119 ft.lb)

Mín.: 0,96 Nm
(0,70806 ft.lb)

Velocidad de rotación

7.000 rpm
(43.982,2972 rad.min-1)

Diámetro

80 mm
(3,15 in)

Descripción

Resumen
El CW80BLMC80-704L870-00 es un motor DC sin escobillas (BLDC) trifásico de 80 mm (NEMA 32) que entrega 704 W con alimentación de 100 ±5% V CC y una velocidad nominal de 7000 RPM. Diseñado para automatización industrial, robótica y sistemas de control de movimiento de precisión que requieren tamaño compacto y altas prestaciones a velocidad.

Puntos clave
  • Potencia nominal 704 W
  • Tensión de alimentación 100 ±5% V CC
  • Par nominal 0,96 Nm a 7000 RPM
  • Tamaño de bastidor: 80 mm (NEMA 32)
  • Diseño trifásico sin escobillas para funcionamiento suave

Especificaciones rápidas
Potencia nominal: 704 W
Tensión nominal: 100 ±5% V CC
Velocidad nominal: 7000 RPM
Par nominal: 0,96 Nm
Corriente nominal: 7,5 A
Tamaño de bastidor: 80 mm (NEMA 32)
Número de pieza: CW80BLMC80-704L870-00

Especificaciones eléctricas
Pares polos — 4
Fases — 3
Tensión nominal — 100 ±5% V CC
Potencia nominal — 704 W
Velocidad nominal — 7000 RPM
Par nominal — 0,96 Nm
Corriente nominal — 7,5 A
Par máximo — 1,92 Nm
Constante de tensión — TBD ±5% V/kRPM
Resistencia de línea — TBD ±5% Ω (20℃)
Inductancia de línea — TBD ±10% mH
Resistencia de aislamiento — 100 MΩ @ 500 VDC
Clase de aislamiento — F (155℃)
Peso — TBD kg
Tamaño de bastidor — 80 mm (NEMA 32)
Número de pieza — CW80BLMC80-704L870-00

Mecánica y rendimiento
El plano mecánico está disponible para la serie de motores BLDC de 80 mm. Se proporciona una curva de par-velocidad específica para el CW80BLMC80-704L870-00 para facilitar la integración y el ajuste del control.

Características técnicas
  • Número de pieza: CW80BLMC80-704L870-00
  • Serie: 80BLMC Series
  • Tamaño de bastidor: 80 mm (NEMA 32)
  • Potencia nominal: 704 W
  • Tensión nominal: 100 ±5% V CC
  • Velocidad nominal: 7000 RPM
  • Par nominal: 0,96 Nm
  • Corriente nominal: 7,5 A
  • Par máximo: 1,92 Nm
  • Pólos: 4
  • Fases: 3
  • Resistencia de aislamiento: 100 MΩ @ 500 VDC
  • Clase de aislamiento: F (155℃)
  • Plano mecánico: disponible
  • Curva par-velocidad: disponible para CW80BLMC80-704L870-00
