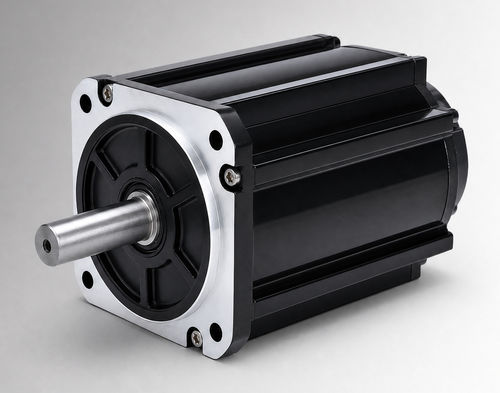

Motor brushless CW130BLBT-15030-L6-H

DCBLDC96 V

Visión general
El CW130BLBT-15030-L6-H es un motor DC sin escobillas de carcasa 130 mm, 4700 W, 96VDC, con par nominal de 15 N·m a 3000 rpm. Pensado para evaluación OEM e integración de sistemas, es apto para accionamientos de bombas electro-hidráulicas, funciones móviles, actualizaciones desde DC con escobillas y accionamientos auxiliares compactos, siempre que tensión, carga, ciclo de trabajo, interfaz de montaje y condiciones ambientales cumplan los requisitos del proyecto.

Puntos clave

• Potencia nominal: 4700 W
• Tensión nominal: 96VDC
• Par nominal: 15 N·m a 3000 rpm
• Corriente nominal: 57±10% Arms

Valores resumidos
Potencia nominal — 4700 W
Tensión nominal — 96VDC
Par nominal — 15 N·m
Velocidad nominal — 3000 rpm
Corriente nominal — 57±10% Arms
Tamaño de carcasa — 130 mm

Especificaciones eléctricas y mecánicas
Potencia nominal — 4700 W
Tensión nominal — 96VDC
Par nominal — 15 N·m
Velocidad nominal — 3000 rpm
Corriente nominal — 57±10% Arms
Tamaño de carcasa — 130 mm
Constante de par — 0.264±10% N·m/A
Inercia del rotor — 17±10% kg·m² × 10⁻⁴
FEM inversa — 16±10% V/krpm
Inductancia/Resistencia de línea — No especificadas; tolerancia ±10%
Longitud del cuerpo (L) — 166 mm
Longitud con freno (LB) — 221 mm
Peso — 11 / 12.8 kg
Elemento de retroalimentación (opción) — Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
Resistencia de aislamiento — DC500V, >20 MΩ (Clase F)
Rigidez dieléctrica — 800VAC/1s/5mA
Entorno operativo — Temperatura: -20 a 40°C (-40 a 40°C opcional); Humedad: 20%–80% HR sin condensación; altitud inferior a 1000 m (reducción de potencia si se exceden rangos)
Clase de protección — IP54 (IP65 opcional)
Referencia — CW130BLBT-15030-L6-H

Documentos y planos (visuales referenciados)
Hoja de producto disponible para la referencia CW130BLBT-15030-L6-H (descarga en la página). Plano mecánico — Estructura estándar 130 mm. Plano mecánico — Estructura 130 mm refrigerada por ventilador. Gráfica par-velocidad incluida.

Características técnicas

• Tamaño de marco: 130 mm
• Constante de par: 0.264±10% N·m/A
• Inercia rotor: 17±10% kg·m² × 10⁻⁴
• Back EMF: 16±10% V/krpm
• Longitud del cuerpo L/LB: 166 mm / 221 mm (con freno)
• Peso: 11 kg (estándar) / 12.8 kg (con freno)
• Opciones de retroalimentación: Hall magnético; Hall + encoder incremental 2500 líneas (opcional)
• Protección: IP54 (IP65 opcional)
• Condiciones ambientales: -20 a 40°C (-40 a 40°C opcional); 20%–80% HR sin condensación; altitud < 1000 m
