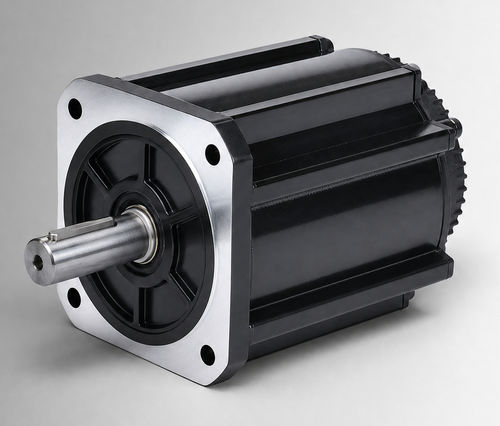

Motor brushless CW180BLBT-48020-L5-HDCBLDC72 V
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- DC, brushless, BLDC
- Voltaje
- 72 V
- Configuración
- con freno, compacto, con codificadores
- Índice de protección
- IP54, IP65
- Aplicaciones
- industrial
- Potencia
10 kW
(13,6 hp)- Intensidad
Mín.: 148,5 A
Máx.: 181,5 A
- Par
48 Nm
(35,402983 ft.lb)- Velocidad de rotación
2.000 rpm
(12.566,3706 rad.min-1)- Diámetro
180 mm
(7,09 in)- Temperatura de funcionamiento
Mín.: -20 °C
(-4 °F)Máx.: 40 °C
(104 °F)
Descripción
Descripción del producto
El CW180BLBT-48020-L5-H es un motor de corriente continua sin escobillas con bastidor de 180 mm, nominal 10000 W, 72VDC, 48 N·m a 2000 rpm. Está destinado a evaluaciones OEM e integración de sistemas en accionamientos de bombas electrohidráulicas, funciones móviles de trabajo y proyectos de actualización desde motores con escobillas; apto para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de servicio, interfaz de instalación y condiciones ambientales.
Aspectos clave
Especificaciones eléctricas y mecánicas
Potencia nominal: 10000 W
Tensión nominal: 72VDC
Par nominal: 48 N·m
Velocidad nominal: 2000 rpm
Corriente nominal: 165±10% Arms
Tamaño de bastidor: 180 mm
Constante de par: 0.28±10% N·m/A
Inercia del rotor: 153±10% kg·m² × 10⁻⁴
Fem inversa: 18±10% V/krpm
Inductancia de línea: No especificada; tolerancia ±10%
Resistencia de línea: No especificada; tolerancia ±10%
Longitud del cuerpo (L): 264 mm
Longitud con freno (LB): 319 mm
Peso: 32/34 kg
Elemento de retroalimentación (opción): Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
Resistencia dieléctrica: 800VAC/1s/5mA
Ambiente de funcionamiento: Temperatura -20 a 40°C (-40 a 40°C opcional); Humedad 20% a 80% HR (sin condensación); altitud inferior a 1000 m (reducción si se exceden temperatura o altitud indicadas)
Clase de protección: IP54 (IP65 opcional)
Número de pieza: CW180BLBT-48020-L5-H
Planos y curvas
Plano mecánico — estructura estándar 180 mm (imagen disponible)
Plano mecánico — estructura 180 mm con ventilación (imagen disponible)
Curvas par-velocidad (imagen disponible)
Características / especificaciones técnicas
El CW180BLBT-48020-L5-H es un motor de corriente continua sin escobillas con bastidor de 180 mm, nominal 10000 W, 72VDC, 48 N·m a 2000 rpm. Está destinado a evaluaciones OEM e integración de sistemas en accionamientos de bombas electrohidráulicas, funciones móviles de trabajo y proyectos de actualización desde motores con escobillas; apto para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de servicio, interfaz de instalación y condiciones ambientales.
Aspectos clave
- Potencia nominal 10000 W
- Tensión nominal 72VDC
- Par nominal 48 N·m a 2000 rpm
- Corriente nominal 165±10% Arms
Especificaciones eléctricas y mecánicas
Potencia nominal: 10000 W
Tensión nominal: 72VDC
Par nominal: 48 N·m
Velocidad nominal: 2000 rpm
Corriente nominal: 165±10% Arms
Tamaño de bastidor: 180 mm
Constante de par: 0.28±10% N·m/A
Inercia del rotor: 153±10% kg·m² × 10⁻⁴
Fem inversa: 18±10% V/krpm
Inductancia de línea: No especificada; tolerancia ±10%
Resistencia de línea: No especificada; tolerancia ±10%
Longitud del cuerpo (L): 264 mm
Longitud con freno (LB): 319 mm
Peso: 32/34 kg
Elemento de retroalimentación (opción): Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
Resistencia dieléctrica: 800VAC/1s/5mA
Ambiente de funcionamiento: Temperatura -20 a 40°C (-40 a 40°C opcional); Humedad 20% a 80% HR (sin condensación); altitud inferior a 1000 m (reducción si se exceden temperatura o altitud indicadas)
Clase de protección: IP54 (IP65 opcional)
Número de pieza: CW180BLBT-48020-L5-H
Planos y curvas
Plano mecánico — estructura estándar 180 mm (imagen disponible)
Plano mecánico — estructura 180 mm con ventilación (imagen disponible)
Curvas par-velocidad (imagen disponible)
Características / especificaciones técnicas
- Potencia nominal: 10000 W
- Tensión nominal: 72VDC
- Par nominal: 48 N·m
- Velocidad nominal: 2000 rpm
- Corriente nominal: 165±10% Arms
- Tamaño de bastidor: 180 mm
- Constante de par: 0.28±10% N·m/A
- Inercia del rotor: 153±10% kg·m² × 10⁻⁴
- Fem inversa: 18±10% V/krpm
- Inductancia de línea: No especificada; tolerancia ±10%
- Resistencia de línea: No especificada; tolerancia ±10%
- Longitud del cuerpo (L): 264 mm
- Longitud con freno (LB): 319 mm
- Peso: 32/34 kg
- Elemento de retroalimentación (opción): Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
- Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
- Resistencia dieléctrica: 800VAC/1s/5mA
- Ambiente de funcionamiento: Temperatura -20 a 40°C (-40 a 40°C opcional); Humedad 20% a 80% HR; altitud inferior a 1000 m
- Clase de protección: IP54 (IP65 opcional)
- Número de pieza: CW180BLBT-48020-L5-H
Catálogos
CW180BLBT-48020-L5-H_datasheet.pdf
3 Páginas
