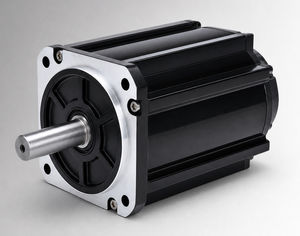

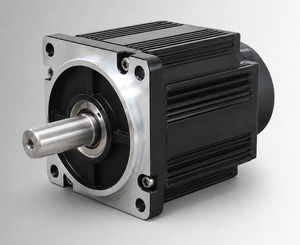

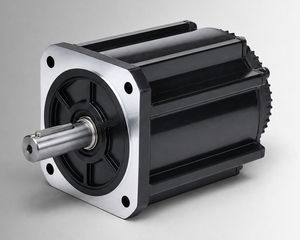

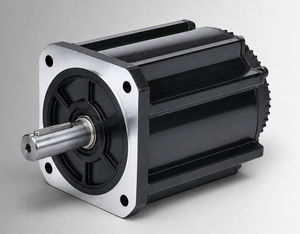

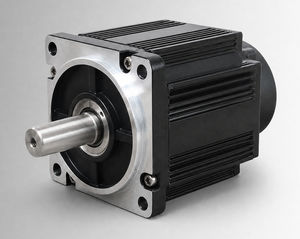

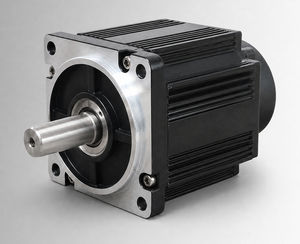

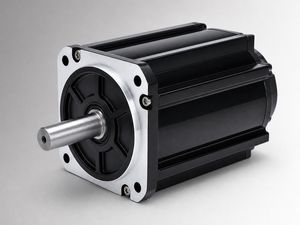

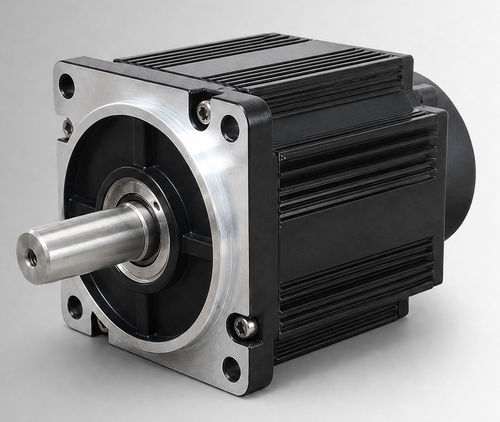

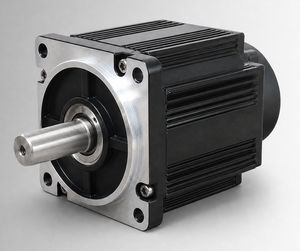

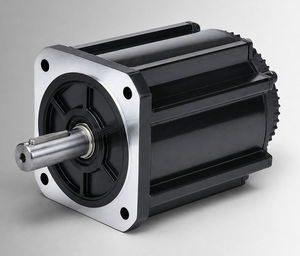

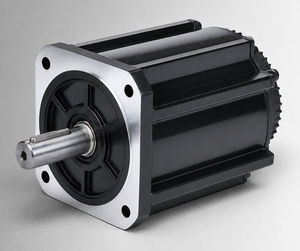

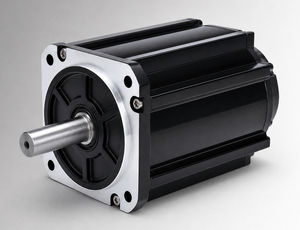

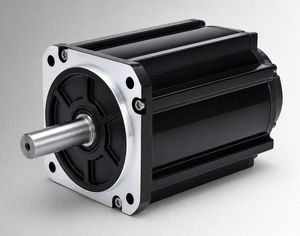

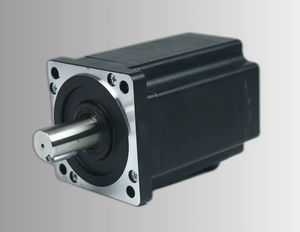

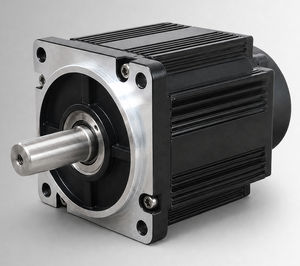

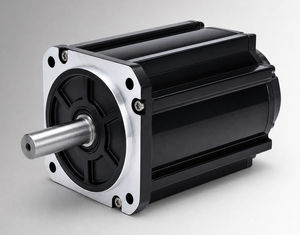

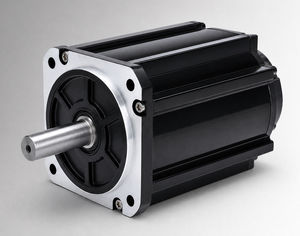

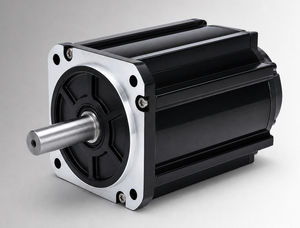

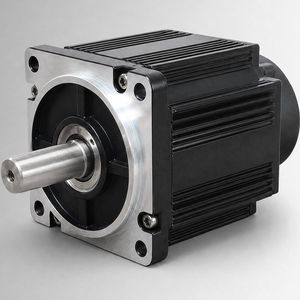

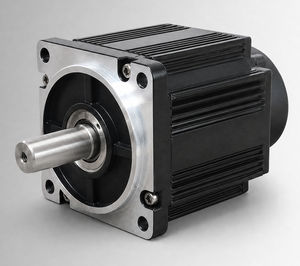

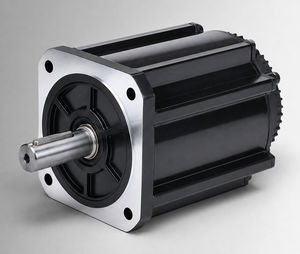

Motor brushless CW110BLBT-05030-L6-H

DCde corriente continuaBLDC

Descripción general

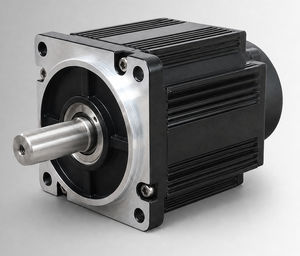

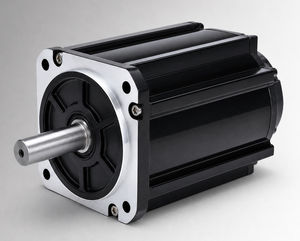

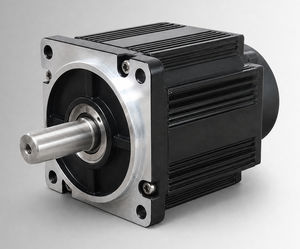

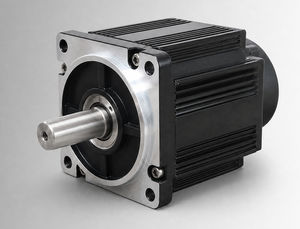

El CW110BLBT-05030-L6-H es un motor BLDC sin escobillas con bastidor de 110 mm y alta potencia, nominal 1550 W a 96 VDC, con 5 N·m a 3000 rpm. Diseñado para evaluación OEM e integración en sistemas, está pensado para accionamientos electrohidráulicos, funciones móviles y proyectos de sustitución de motores con escobillas. También es apto para equipos industriales compactos y accionamientos auxiliares si se verifican los requisitos eléctricos, mecánicos y ambientales.

Puntos clave

• Potencia nominal: 1550 W
• Tensión nominal: 96 VDC
• Par nominal: 5 N·m @ 3000 rpm
• Corriente nominal: 19 ±10% Arms

Ficha técnica y documentos
Ficha técnica disponible para el modelo CW110BLBT-05030-L6-H (descarga PDF en la página del producto).

Referencias visuales
Dibujo mecánico (estructura estándar 110 mm) y curvas de par-velocidad disponibles para la evaluación de instalación y rendimiento.

Especificaciones eléctricas y mecánicas
Potencia nominal: 1550 W
Tensión nominal: 96 VDC
Par nominal: 5 N·m
Velocidad nominal: 3000 rpm
Corriente nominal: 19 ±10% Arms
Tamaño de carcasa: 110 mm
Constante de par: 0,25 ±10% N·m/A
Inercia del rotor: 7,7 ±10% kg·m² × 10⁻⁴
FEM inversa: 15,6 ±10% V/krpm
Inductancia de línea: 0,16 ±10% mH
Resistencia de línea: 0,024 ±10% Ω
Longitud cuerpo (L): 126 mm
Longitud con freno (LB): 171 mm
Peso: 4,14 / 6,25 kg
Retroalimentación (opcional): Hall magnético / Hall + codificador incremental 2500 líneas
Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
Rigidez dieléctrica: 800 VAC / 1 s / 5 mA
Entorno de operación: -20 a 40 °C (opcional -40 a 40 °C); 20–80% HR (sin condensación); altitud < 1000 m (reducción si se exceden límites)
Clase de protección: IP54 (IP65 opcional)
Referencia: CW110BLBT-05030-L6-H

Aplicaciones

• Accionamientos electrohidráulicos
• Funciones de trabajo móviles
• Actualizaciones de motores con escobillas
• Equipos industriales compactos y accionamientos auxiliares (sujeto a verificación de compatibilidad)

Especificaciones técnicas

• Potencia nominal: 1550 W
• Tensión nominal: 96 VDC
• Par nominal: 5 N·m
• Velocidad nominal: 3000 rpm
• Corriente nominal: 19 ±10% Arms
• Tamaño de carcasa: 110 mm
• Constante de par: 0,25 ±10% N·m/A
• Inercia del rotor: 7,7 ±10% kg·m² × 10⁻⁴
• FEM inversa: 15,6 ±10% V/krpm
• Inductancia de línea: 0,16 ±10% mH
• Resistencia de línea: 0,024 ±10% Ω
• Longitud cuerpo (L): 126 mm
• Longitud con freno (LB): 171 mm
• Peso: 4,14 / 6,25 kg
• Retroalimentación (opcional): Hall magnético / Hall + codificador incremental 2500 líneas
• Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
• Rigidez dieléctrica: 800 VAC / 1 s / 5 mA
• Entorno de operación: -20 a 40 °C (opcional -40 a 40 °C); Humedad 20–80% HR; altitud < 1000 m
• Clase de protección: IP54 (IP65 opcional)
• Referencia: CW110BLBT-05030-L6-H
