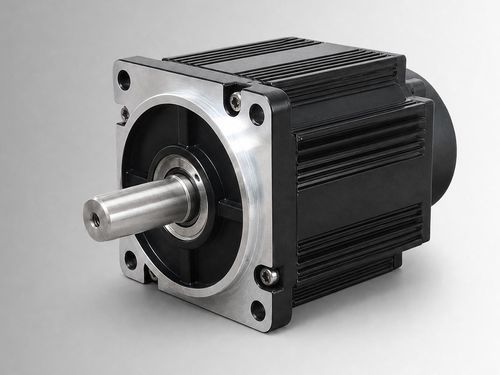

Motor BLDC CW110BLBT-07530-L3-H

48 Vcon frenoIP65

Descripción del producto
CW110BLBT-07530-L3-H es un motor sin escobillas de corriente continua (BLDC) con carcasa de 110 mm, 2350 W, 48 VDC y 7,5 N·m de par nominal a 3000 rpm. Diseñado para evaluación OEM e integración en sistemas, apto para accionamientos electro-hidráulicos, funciones móviles y actualizaciones desde motores con escobillas. Adecuado para equipos industriales compactos y accionamientos auxiliares tras verificar tensión, carga, ciclo de trabajo e interfaz de montaje para la aplicación.

Puntos clave

• Potencia nominal: 2350 W
• Tensión nominal: 48 VDC
• Par nominal: 7,5 N·m @ 3000 rpm
• Corriente nominal: 59 ±10% Arms

Especificaciones rápidas

• Tamaño de carcasa: 110 mm
• Velocidad nominal: 3000 rpm
• Constante de par: 0,128 ±10% N·m/A
• Inercia del rotor: 10,9 ±10% ×10⁻⁴ kg·m²
• Fem inversa: 7,7 ±10% V/krpm
• Longitud del cuerpo (L): 156 mm; con freno (LB): 193 mm
• Peso: 6,36 / 8,47 kg

Especificaciones eléctricas y mecánicas
Potencia nominal: 2350 W
Tensión nominal: 48 VDC
Par nominal: 7,5 N·m
Velocidad nominal: 3000 rpm
Corriente nominal: 59 ±10% Arms
Tamaño de carcasa: 110 mm
Constante de par: 0,128 ±10% N·m/A
Inercia del rotor: 10,9 ±10% ×10⁻⁴ kg·m²
Fem inversa: 7,7 ±10% V/krpm
Inductancia de línea: no especificada; tolerancia ±10%
Resistencia de línea: no especificada; tolerancia ±10%
Longitud del cuerpo (L): 156 mm
Longitud con freno (LB): 193 mm
Peso: 6,36 / 8,47 kg
Elemento de retroalimentación (opción): Hall magnético o Hall + encoder incremental 2500 líneas
Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
Entorno de trabajo: -20 a 40°C (opcional -40 a 40°C)
Humedad: 20%–80% RH (sin condensación)
Altitud: recomendada por debajo de 1000 m (reducir rendimiento fuera de rango)
Protección: IP54 (IP65 opcional)
Número de pieza: CW110BLBT-07530-L3-H

Aplicaciones e integración
Orientado a OEMs e integradores para evaluación en accionamientos electro-hidráulicos, actuadores móviles, unidades auxiliares y modernizaciones de motores con escobillas. Verificar interfaz eléctrica, gestión térmica y montaje mecánico antes del uso en serie.

Opciones y conformidad
Opciones: sellado IP65, Hall + encoder incremental de 2500 líneas, operación en temperaturas bajas ampliadas. Cumple los requisitos dieléctricos e de aislamiento indicados; confirme requisitos ambientales y EMC específicos del proyecto antes del despliegue.
