Motor brushless CW60BLMA79-15L207-00

DCtrifásicoBLDC

Descripción

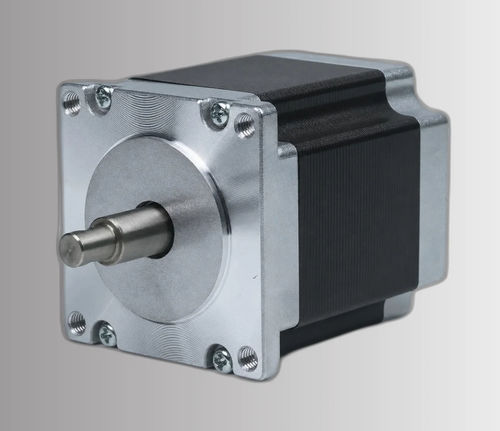

El CW60BLMA79-15L207-00 es un motor DC sin escobillas trifásico de 60 mm (NEMA 24) con topología de 10 polos, que entrega 15 W a 24 ±10% VDC. Con una velocidad nominal de 700 RPM y un par nominal de 0,2 N·m (par pico 0,4 N·m), está diseñado para aplicaciones industriales de baja velocidad y alto par en conjuntos compactos. Aislamiento clase B y longitud de carrocería de 79 mm para integración en espacios reducidos.

Puntos clave

• Potencia nominal: 15 W a 24 ±10% VDC
• Par nominal: 0,2 N·m a 700 RPM; par pico: 0,4 N·m
• Armazón 60 mm (NEMA 24) con cuerpo de 79 mm
• Diseño 10 polos, 3 fases para operación suave a baja velocidad
• Aislamiento clase B, peso 0,8 kg

Hoja de datos
Hoja técnica disponible para la referencia CW60BLMA79-15L207-00; se proporcionan plano mecánico y curva par-velocidad para montaje y referencia de rendimiento.

Especificaciones eléctricas

• Referencia: CW60BLMA79-15L207-00
• Polos: 10
• Fases: 3
• Tensión nominal: 24 ±10% VDC
• Potencia nominal: 15 W
• Velocidad nominal: 700 RPM
• Par nominal: 0,2 N·m
• Par pico/máx: 0,4 N·m
• Corriente nominal: 1,3 A
• Velocidad máxima: 1100 RPM
• Constante de tensión: 20 ±5% Vrms/kRPM
• Resistencia de línea: 4,4 ±5% Ω (20°C)
• Inductancia de línea: 9,2 ±10% mH
• Resistencia de aislamiento: 100 MΩ (500 VDC)
• Clase de aislamiento: B (130°C)
• Peso: 0,8 kg

Mecánica y rendimiento
El cuerpo compacto de 79 mm para un armazón de 60 mm facilita la instalación en equipos con espacio limitado. El plano mecánico indica las dimensiones de montaje y el eje; la curva par-velocidad ayuda en la selección de reductores y ajuste de control.

Aplicaciones

• Servomecanismos baja velocidad y posicionamiento de precisión
• Módulos de automatización industrial y transportadores
• Articulaciones robóticas y efector final de cobots
• Dispositivos médicos y automatización de laboratorio (cuando se requiere 24 VDC)
• Pequeños actuadores y accionamiento de válvulas

Pedido y referencia
Solicitar por la referencia CW60BLMA79-15L207-00. Contacte al proveedor para plazos, personalizaciones (conector, eje) y obtención de la hoja técnica/PDF.
