Motor brushless CW42BLD97-120L280-00
DCtrifásico24 V

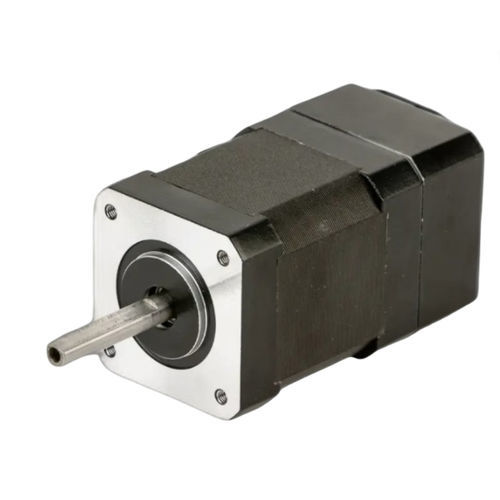

Motor brushless - CW42BLD97-120L280-00 - NEOTON MOTOR - DC / trifásico / 24 V
Motor brushless - CW42BLD97-120L280-00 - NEOTON MOTOR - DC / trifásico / 24 V
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de NEOTON MOTOR

Características

Tipo
DC, trifásico, brushless
Voltaje
24 V
Configuración
NEMA 17
Número de polos
4 polos
Aplicaciones
industrial, para la robótica
Otras características
de precisión, con motor brushless DC
Potencia

0,12 kW
(0,16 hp)

Intensidad

6,1 A

Par

Máx.: 0,28 Nm
(0,206517 ft.lb)

Mín.: 0,14 Nm
(0,103259 ft.lb)

Velocidad de rotación

Máx.: 10.800 rpm
(67.858,4013 rad.min-1)

Mín.: 8.000 rpm
(50.265,4825 rad.min-1)

Diámetro

42 mm
(1,65 in)

Descripción

Descripción del producto
El CW42BLD97-120L280-00 es un motor brushless CC trifásico de 42 mm (NEMA 17) diseñado para automatización industrial, robótica y aplicaciones de control de movimiento de precisión. Potencia nominal 120 W con alimentación 24 ±10% VCC y velocidad nominal de 8000 RPM.

Puntos clave
  • Potencia nominal: 120 W
  • Tensión de alimentación: 24 ±10% VCC
  • Par nominal: 0,14 Nm a 8000 RPM
  • Tamaño de carcasa: 42 mm (NEMA 17)
  • Diseño trifásico sin escobillas para par suave y controlable

Especificaciones rápidas
Potencia nominal: 120 W
Tensión nominal: 24 ±10% VCC
Velocidad nominal: 8000 RPM
Par nominal: 0,14 Nm
Corriente nominal: 6,1 A
Tamaño de carcasa: 42 mm (NEMA 17)

Especificaciones eléctricas
Polos: 4
Fases: 3
Tensión nominal: 24 ±10% VCC
Potencia nominal: 120 W
Velocidad nominal: 8000 RPM
Par nominal: 0,14 Nm
Corriente nominal: 6,1 A
Velocidad máxima: 10800 RPM
Par máximo: 0,28 Nm
Constante de tensión: 1,5 ±5% Vrms/krpm
Resistencia de línea: 0,17 ±5% Ω (20℃)
Inductancia de línea: 0,22 ±10% mH
Resistencia de aislamiento: 50 MΩ @ 500 VDC
Clase de aislamiento: F (155℃)
Peso: 0,8 kg
Tamaño de carcasa: 42 mm (NEMA 17)
N.º de pieza: CW42BLD97-120L280-00

Mecánica y rendimiento
El plano mecánico y la curva par-velocidad están disponibles para este modelo (dibujos y curvas mostrados en la página del producto).

Especificaciones técnicas
  • Modelo / N.º de pieza: CW42BLD97-120L280-00
  • Serie: 42BLD Series
  • Tamaño de carcasa: 42 mm (NEMA 17)
  • Potencia nominal: 120 W
  • Tensión nominal: 24 ±10% VCC
  • Velocidad nominal: 8000 RPM
  • Par nominal: 0,14 Nm
  • Corriente nominal: 6,1 A
  • Velocidad máxima: 10800 RPM
  • Par máximo: 0,28 Nm
  • Constante de tensión: 1,5 ±5% Vrms/krpm
  • Resistencia de línea: 0,17 ±5% Ω (20℃)
  • Inductancia de línea: 0,22 ±10% mH
  • Resistencia de aislamiento: 50 MΩ @ 500 VDC
  • Clase de aislamiento: F (155℃)
  • Polos: 4
  • Fases: 3
  • Peso: 0,8 kg
