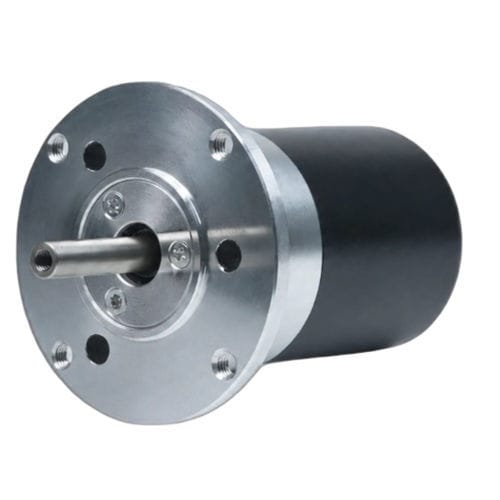

Motor DC CW57BLMA74-100L2110-00

trifásico3 fasesBLDC

Descripción general
El CW57BLMA74-100L2110-00 es un motor DC sin escobillas trifásico de 57mm (NEMA 23) que entrega 100W a 24VDC (±10%) y alcanza hasta 11000 RPM. Diseñado para automatización industrial, robótica y control de movimiento de precisión, facilita la integración compacta y el funcionamiento a alta velocidad.

Puntos clave

• Potencia nominal 100W
• Tensión de alimentación 24VDC ±10%
• Par nominal 86 mN·m a 11000 RPM
• Tamaño de carcasa 57mm (NEMA 23)
• Diseño brushless trifásico para operación suave

Resumen
Potencia nominal | 100W
Tensión nominal | 24VDC ±10%
Velocidad nominal | 11000RPM
Par nominal | 86 mN·m
Corriente nominal | 5A
Tamaño de carcasa | 57mm (NEMA 23)

Ficha técnica
CW57BLMA74-100L2110-00

Especificaciones eléctricas
Parámetro | Valor
Polos | 3
Fases | 3
Tensión nominal | 24VDC ±10%
Potencia nominal | 100W
Velocidad nominal | 11000RPM
Par nominal | 86 mN·m
Corriente nominal | 5A
Resistencia de línea | 0.087 ±5% Ω a 20°C
Inductancia de línea | 0.08 ±10% mH
Resistencia de aislamiento | 100 MΩ a 500 VDC
Clase de aislamiento | B (130°C)
Método de control | Control de velocidad
Tamaño de carcasa | 57mm (NEMA 23)
Número de pieza | CW57BLMA74-100L2110-00

Mecánica y rendimiento
Se proporcionan el plano mecánico y la curva par-velocidad para la serie de motores BLDC de 57mm para facilitar la integración y la evaluación del rendimiento.

Especificaciones técnicas

• Modelo / Número de pieza: CW57BLMA74-100L2110-00
• Tamaño de carcasa: 57mm (NEMA 23)
• Potencia nominal: 100W
• Tensión nominal: 24VDC ±10%
• Velocidad nominal: 11000 RPM
• Par nominal: 86 mN·m
• Corriente nominal: 5 A
• Polos: 3
• Fases: 3
• Resistencia de línea: 0.087 ±5% Ω a 20°C
• Inductancia de línea: 0.08 ±10% mH
• Resistencia de aislamiento: 100 MΩ a 500 VDC
• Clase de aislamiento: B (130°C)
• Método de control: Control de velocidad
