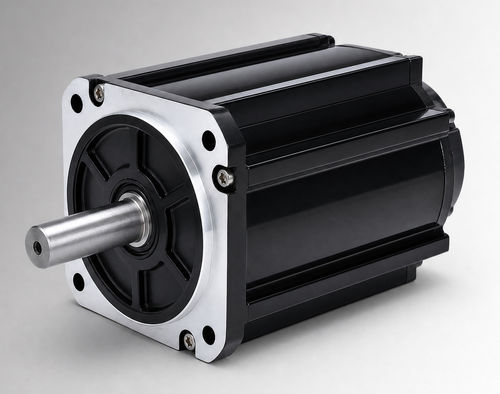

Motor brushless CW130BLBT-19020-L3-H

DC48 Vcon codificadores

Descripción del producto
El CW130BLBT-19020-L3-H es un motor DC sin escobillas de bastidor 130 mm y alta potencia, nominal 4000 W a 48 VCC, con 19 N·m de par nominal a 2000 rpm. Está diseñado para evaluación OEM e integración de sistema en accionamientos de bombas electrohidráulicas, funciones móviles y proyectos de actualización desde motores DC con escobillas. También puede considerarse para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales del proyecto.

Aspectos clave

• Potencia nominal: 4000 W
• Tensión nominal: 48 VCC
• Par nominal: 19 N·m @ 2000 rpm
• Corriente nominal: 97±10% Arms
• Tamaño de marco: 130 mm

Especificaciones eléctricas y mecánicas

• Potencia nominal — 4000 W
• Tensión nominal — 48 VCC
• Par nominal — 19 N·m
• Velocidad nominal — 2000 rpm
• Corriente nominal — 97±10% Arms
• Constante de par — 0,19±10% N·m/A
• Inercia del rotor — 25,2±10% kg·m² × 10⁻⁴
• FEM inversa — 11,8±10% V/krpm
• Inductancia de línea — 0,07±10% mH
• Resistencia de línea — 0,015±10% Ω
• Longitud del cuerpo (L) — 181 mm; con freno (LB) — 221 mm
• Peso — 14 / 15,8 kg
• Clase de protección — IP54 (IP65 opcional)
• Temperatura de funcionamiento — -20 a 40 °C (opcional -40 a 40 °C)
• Humedad — 20 % a 80 % HR (sin condensación)

Retroalimentación y seguridad eléctrica

• Opciones de retroalimentación: Hall magnético; Hall + encoder incremental 2500 líneas (opcional)
• Resistencia de aislamiento — DC500V, >20 MΩ (Clase F)
• Resistencia dieléctrica — 800 VAC / 1s / 5 mA

Planos mecánicos y gráficos disponibles

• Plano mecánico — estructura estándar 130 mm
• Plano mecánico — estructura 130 mm con refrigeración por ventilador
• Curva par-velocidad (gráfico)

Aplicaciones típicas

• Accionamientos de bombas electrohidráulicas
• Equipos móviles y funciones de trabajo
• Sustitución/actualización de motores DC con escobillas
• Máquinas industriales compactas y accionamientos auxiliares
