Motor brushless CW57BLMA94-157L430-01
DC3 fases48 V

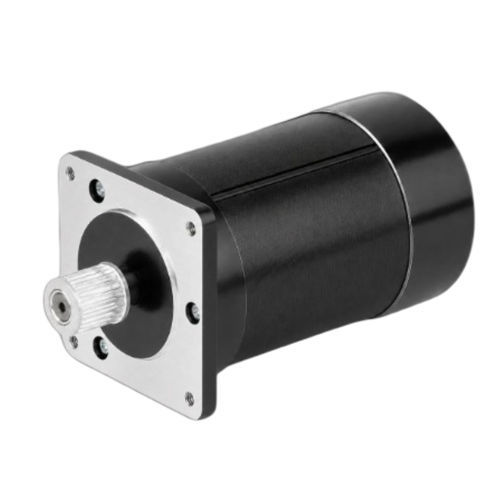

Motor brushless - CW57BLMA94-157L430-01 - NEOTON MOTOR - DC / 3 fases / 48 V
Motor brushless - CW57BLMA94-157L430-01 - NEOTON MOTOR - DC / 3 fases / 48 V
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de NEOTON MOTOR

Características

Tipo
DC, 3 fases, brushless
Voltaje
48 V
Configuración
NEMA 23
Número de polos
4 polos
Otras características
de precisión
Potencia

0,16 kW
(0,22 hp)

Par

Máx.: 3 Nm
(2,212686 ft.lb)

Mín.: 2 Nm
(1,475124 ft.lb)

Velocidad de rotación

750 rpm
(4.712,389 rad.min-1)

Diámetro

57 mm
(2,24 in)

Descripción

Descripción del producto
El CW57BLMA94-157L430-01 es un motor brushless DC trifásico en carcasa de 57 mm (NEMA 23), diseñado para automatización industrial, robótica y control de movimiento de precisión. Potencia nominal de 157 W, alimentación 48 ±10% VDC, velocidad nominal 750 RPM.

Aspectos destacados
  • Potencia nominal: 157 W
  • Tensión de alimentación: 48 ±10% VDC
  • Par nominal: 2 N·m a 750 RPM
  • Tamaño de carcasa: 57 mm (NEMA 23)
  • Diseño brushless trifásico para funcionamiento preciso y suave


Resumen de especificaciones
Potencia nominal: 157 W
Tensión nominal: 48 ±10% VDC
Velocidad nominal: 750 RPM
Par nominal: 2 N·m
Corriente nominal: TBD
Tamaño de carcasa: 57 mm (NEMA 23)
Relación de engranajes: 1:4
Peso: 2,0 kg

Ficha técnica
CW57BLMA94-157L430-01 (ficha técnica disponible para este modelo)

Especificaciones eléctricas
  • Bobinas/polos: 4
  • Fases: 3
  • Tensión nominal: 48 ±10% VDC
  • Potencia nominal: 157 W
  • Velocidad nominal: 750 RPM
  • Par nominal: 2 N·m
  • Corriente nominal: TBD
  • Velocidad máxima: 750 RPM
  • Par máximo: 3 N·m
  • Constante de tensión: 9,5 ±5% V/kRPM
  • Resistencia de línea: 1,01 ±5% Ω (20°C)
  • Inductancia de línea: 2,7 ±10% mH
  • Resistencia de aislamiento: 100 MΩ @ 500 VDC
  • Clase de aislamiento: B (130°C)


Mecánica y rendimiento
Se proporcionan el plano mecánico y la curva par-velocidad para el CW57BLMA94-157L430-01 para facilitar la integración, el montaje y la evaluación del rendimiento. Aplicaciones típicas: servos, cobots y sistemas de manipulación automatizados.

Características técnicas
  • Modelo / Número de pieza: CW57BLMA94-157L430-01
  • Carcasa: 57 mm (NEMA 23)
  • Potencia nominal: 157 W
  • Tensión nominal: 48 ±10% VDC
  • Velocidad nominal: 750 RPM
  • Par nominal: 2 N·m
  • Par máximo: 3 N·m
  • Corriente nominal: TBD
  • Polos: 4
  • Fases: 3
  • Constante de tensión: 9,5 ±5% V/kRPM
  • Resistencia de línea: 1,01 ±5% Ω (20°C)
  • Inductancia de línea: 2,7 ±10% mH
  • Resistencia de aislamiento: 100 MΩ @ 500 VDC
  • Clase de aislamiento: B (130°C)
  • Peso: 2,0 kg
  • Relación de engranajes: 1:4
