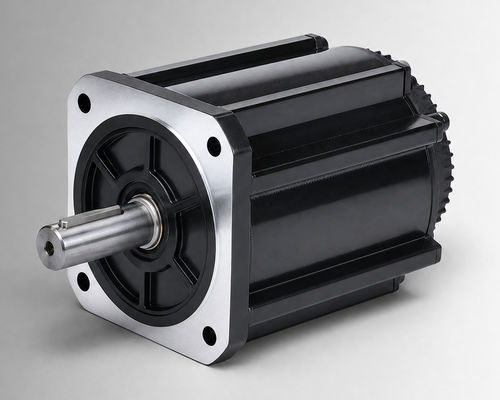

Motor brushless CW180BLBT-28020-L5-HDCBLDC72 V
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- DC, brushless, BLDC
- Voltaje
- 72 V
- Configuración
- compacto
- Índice de protección
- IP54, IP65
- Refrigeración
- servoventilado
- Aplicaciones
- para aplicaciones industriales, para aplicaciones hidráulicas
- Otras características
- de alta potencia, con codificador integrado
- Potencia
5,8 kW
(7,89 hp)- Intensidad
Mín.: 90 A
Máx.: 110 A
- Par
28 Nm
(20,65174 ft.lb)- Velocidad de rotación
2.000 rpm
(12.566,3706 rad.min-1)- Diámetro
180 mm
(7,09 in)- Temperatura de funcionamiento
Mín.: -20 °C
(-4 °F)Máx.: 40 °C
(104 °F)
Descripción
Resumen
CW180BLBT-28020-L5-H es un motor DC sin escobillas de carcasa 180 mm, 5800 W, 72 VCC, 28 N·m y 2000 rpm. Diseñado para integración OEM y de sistemas en accionamientos de bombas electro-hidráulicas, funciones móviles y para actualizar instalaciones con motores con escobillas. Indicado para equipos industriales compactos y accionamientos auxiliares tras verificar tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales.
Puntos clave
Especificaciones eléctricas y mecánicas (resumen)
Potencia nominal: 5800 W
Tensión nominal: 72VCC
Par nominal: 28 N·m
Velocidad nominal: 2000 rpm
Corriente nominal: 100±10% Arms
Tamaño de carcasa: 180 mm
Constante de par: 0.28±10% N·m/A
Inercia del rotor: 122±10% kg·m² × 10⁻⁴
FEM inversa (Back EMF): 17.3±10% V/krpm
Inductancia de línea: 0.122±10% mH
Resistencia de línea: 0.012±10% Ω
Longitud del cuerpo (L): 226 mm
Longitud con freno (LB): 319(264) mm
Peso: 22.7/33 kg
Elemento de retroalimentación (opción): Hall magnético / Hall + codificador incremental 2500 líneas (opcional)
Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
Rigidez dieléctrica: 800VAC/1s/5mA
Entorno de funcionamiento: Temperatura -20 a 40°C (−40 a 40°C opcional); Humedad 20% a 80% HR (sin condensación); altitud <1000 m
Grado de protección: IP54 (IP65 opcional)
Número de pieza: CW180BLBT-28020-L5-H
Planos mecánicos y datos de rendimiento
Planos mecánicos disponibles para estructura estándar 180 mm y estructura 180 mm con ventilador. Se suministran curvas par-velocidad y gráficos de rendimiento para la evaluación del sistema.
Aplicaciones y opciones
CW180BLBT-28020-L5-H es un motor DC sin escobillas de carcasa 180 mm, 5800 W, 72 VCC, 28 N·m y 2000 rpm. Diseñado para integración OEM y de sistemas en accionamientos de bombas electro-hidráulicas, funciones móviles y para actualizar instalaciones con motores con escobillas. Indicado para equipos industriales compactos y accionamientos auxiliares tras verificar tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales.
Puntos clave
- Potencia nominal: 5800 W
- Tensión nominal: 72 VCC
- Par nominal: 28 N·m a 2000 rpm
- Corriente nominal: 100±10% Arms
Especificaciones eléctricas y mecánicas (resumen)
Potencia nominal: 5800 W
Tensión nominal: 72VCC
Par nominal: 28 N·m
Velocidad nominal: 2000 rpm
Corriente nominal: 100±10% Arms
Tamaño de carcasa: 180 mm
Constante de par: 0.28±10% N·m/A
Inercia del rotor: 122±10% kg·m² × 10⁻⁴
FEM inversa (Back EMF): 17.3±10% V/krpm
Inductancia de línea: 0.122±10% mH
Resistencia de línea: 0.012±10% Ω
Longitud del cuerpo (L): 226 mm
Longitud con freno (LB): 319(264) mm
Peso: 22.7/33 kg
Elemento de retroalimentación (opción): Hall magnético / Hall + codificador incremental 2500 líneas (opcional)
Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
Rigidez dieléctrica: 800VAC/1s/5mA
Entorno de funcionamiento: Temperatura -20 a 40°C (−40 a 40°C opcional); Humedad 20% a 80% HR (sin condensación); altitud <1000 m
Grado de protección: IP54 (IP65 opcional)
Número de pieza: CW180BLBT-28020-L5-H
Planos mecánicos y datos de rendimiento
Planos mecánicos disponibles para estructura estándar 180 mm y estructura 180 mm con ventilador. Se suministran curvas par-velocidad y gráficos de rendimiento para la evaluación del sistema.
Aplicaciones y opciones
- Indicado para accionamientos electro-hidráulicos, auxiliares de maquinaria móvil y equipos industriales compactos
- Opciones: codificador, protección IP65, rango de temperatura extendido
- Contacte con el proveedor para personalización, interfaces de montaje y soporte de integración
Catálogos
CW180BLBT-28020-L5-H_datasheet.pdf
3 Páginas
