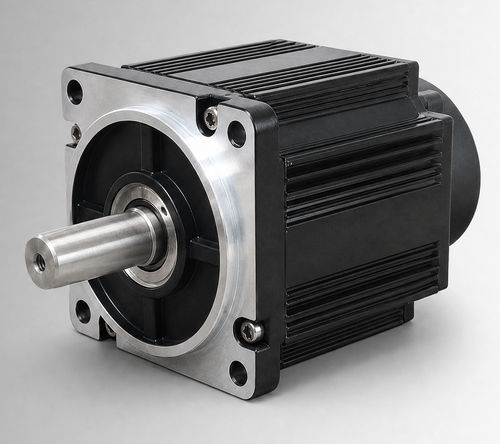

Motor brushless CW110BLBT-07530-L5-H

DCBLDC72 V

Resumen del producto
CW110BLBT-07530-L5-H es un motor sin escobillas (brushless) con carcasa de 110 mm, nominal 2350 W, 72VDC, 7,5 N·m a 3000 rpm. Diseñado para evaluación OEM e integración en sistemas en accionamientos de bombas electrohidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas; también puede aplicarse en equipos industriales compactos y accionamientos auxiliares cuando se confirmen la tensión, la carga, el ciclo de servicio, la interfaz de instalación y las condiciones ambientales del proyecto.

Puntos clave

• Potencia nominal: 2350 W
• Tensión nominal: 72VDC
• Par nominal: 7,5 N·m a 3000 rpm
• Corriente nominal: 39±10% Arms

Notas
Se proporcionan el plano mecánico (estructura estándar 110 mm) y las curvas par‑velocidad para referencia dimensional y evaluación de rendimiento.

Especificaciones técnicas

• Potencia nominal: 2350 W
• Tensión nominal: 72VDC
• Par nominal: 7,5 N·m
• Velocidad nominal: 3000 rpm
• Corriente nominal: 39±10% Arms
• Tamaño de marco: 110 mm
• Constante de par: 0,19±10% N·m/A
• Inercia del rotor: 10,9±10% kg·m² × 10⁻⁴
• FEM inversa (Back EMF): 11,6±10% V/krpm
• Inductancia de línea: No especificada; tolerancia ±10%
• Resistencia de línea: No especificada; tolerancia ±10%
• Longitud cuerpo (L): 156 mm
• Longitud cuerpo con freno (LB): 193 mm
• Peso: 6,36 / 8,47 kg
• Elemento de retroalimentación (opcional): Hall magnético / Hall + codificador incremental 2500 líneas (opcional)
• Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
• Entorno de operación: Temperatura -20 a 40°C (‑40 a 40°C opcional); Humedad 20% a 80% HR (sin condensación); Altitud < 1000 m (reducción por encima de los rangos indicados)
• Clase de protección: IP54 (IP65 opcional)
• Número de pieza: CW110BLBT-07530-L5-H
