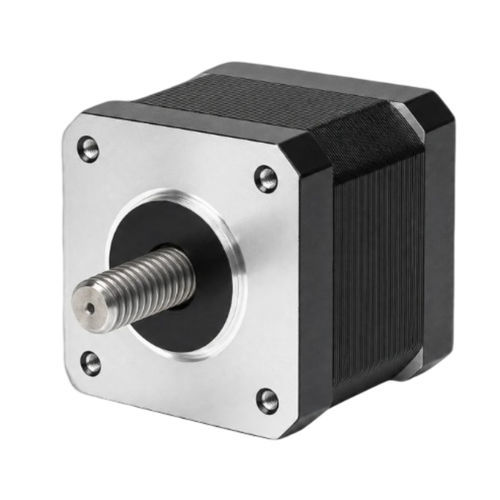

Motor brushless CW42BLB38-16L218-01

3 fasesDCBLDC

Descripción breve
El CW42BLB38-16L218-01 es un motor brushless DC trifásico de 42 mm (NEMA 17) de 16 W, diseñado para automatización industrial, robótica y control de movimiento de precisión. Tensión nominal 24 ±10% VCC, velocidad nominal 1800 RPM.

Aspectos clave

• Potencia nominal: 16 W
• Tensión de alimentación: 24 ±10% VCC
• Par nominal: 0,085 Nm a 1800 RPM
• Tamaño de carcasa: 42 mm (NEMA 17)
• Diseño trifásico sin escobillas para operación suave y precisa

Especificaciones eléctricas (tabla)
Poles — 8
Phases — 3
Tensión nominal — 24 ±10% VCC
Potencia nominal — 16 W
Velocidad nominal — 1800 RPM
Par nominal — 0,085 Nm
Corriente nominal — Por determinar A
Velocidad máxima — 2300 RPM
Par máximo — 0,17 Nm
Constante de tensión — 5,9 ±5% V/kRPM
Resistencia de línea — 4,3 ±5% Ω (20°C)
Inductancia de línea — 2,0 ±10% mH
Resistencia de aislamiento — 100 MΩ (500 VDC)
Clase de aislamiento — B 130°C
Peso — 0,3 kg
Tamaño de carcasa — 42 mm (NEMA 17)
Número de pieza — CW42BLB38-16L218-01

Mecánica y rendimiento
Plano mecánico disponible para la serie de motores BLDC de 42 mm. Se proporciona la curva par-velocidad y los datos de rendimiento para el modelo CW42BLB38-16L218-01 para facilitar la integración en el sistema y el cálculo de dimensionado.

Características / especificaciones técnicas

• Tamaño de carcasa: 42 mm (NEMA 17)
• Potencia nominal: 16 W
• Tensión nominal: 24 ±10% VCC
• Velocidad nominal: 1800 RPM (velocidad máx. 2300 RPM)
• Par nominal: 0,085 Nm (par máx. 0,17 Nm)
• Fases: 3
• Pólos: 8
• Constante de tensión: 5,9 ±5% V/kRPM
• Resistencia de línea: 4,3 ±5% Ω (20°C)
• Inductancia de línea: 2,0 ±10% mH
• Resistencia de aislamiento: 100 MΩ @ 500 VDC
• Clase de aislamiento: B (130°C)
• Peso: 0,3 kg
• Número de pieza: CW42BLB38-16L218-01
