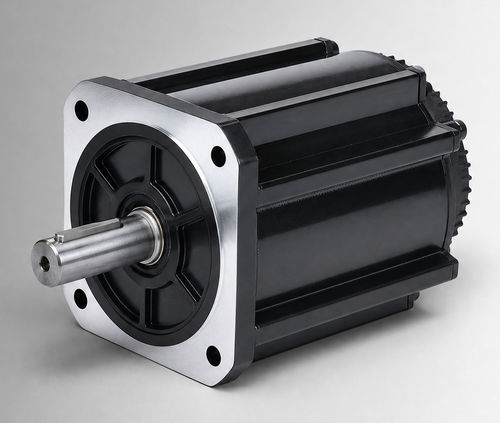

Motor brushless CW180BLBT-28020-L6-H

DCBLDC96 V

Descripción
El CW180BLBT-28020-L6-H es un motor sin escobillas (BLDC) con bastidor de 180 mm de alta potencia, clasificado en 5800 W, 96 VDC, 28 N·m y 2000 rpm. Está pensado para evaluaciones OEM e integración en sistemas en accionamientos de bombas electrohidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas, y también puede evaluarse para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales para el proyecto.

Puntos clave

• Potencia nominal: 5800 W
• Tensión nominal: 96 VDC
• Par nominal: 28 N·m a 2000 rpm
• Corriente nominal: 75±10% Arms

Recursos mecánicos y visuales

• Dibujo mecánico — Estructura estándar 180 mm (ilustración)
• Dibujo mecánico — Estructura refrigerada por ventilador 180 mm (ilustración)
• Características par-velocidad (gráfico)

Ficha técnica
CW180BLBT-28020-L6-H (ficha técnica referenciada en la página)

Especificaciones técnicas

• Potencia nominal: 5800 W
• Tensión nominal: 96 VDC
• Par nominal: 28 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 75±10% Arms
• Tamaño de marco: 180 mm
• Constante de par: 0.37±10% N·m/A
• Inercia del rotor: 122±10% kg·m² × 10⁻⁴
• FEM inversa: 22.5±10% V/krpm
• Inductancia de línea: No especificada; tolerancia ±10%
• Resistencia de línea: No especificada; tolerancia ±10%
• Longitud del cuerpo (L): 264 mm
• Longitud del cuerpo con freno (LB): 319 mm
• Peso: 32/34 kg
• Elemento de retroalimentación (opción): Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
• Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800VAC/1s/5mA
• Entorno de funcionamiento: Temperatura -20 a 40°C (-40 a 40°C opcional); Humedad 20% a 80% HR (sin condensación); altitud por debajo de 1000 m (reducir rendimiento si se exceden la temperatura o altitud indicadas)
• Clase de protección: IP54 (IP65 opcional)
• Número de pieza: CW180BLBT-28020-L6-H
