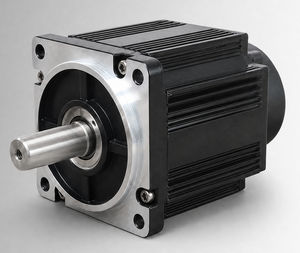

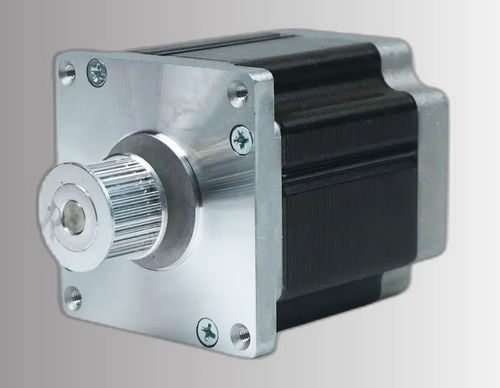

Motor brushless CW70BL77-200L6240-00

DCde corriente continuatrifásico

Descripción del producto
El CW70BL77-200L6240-00 es un motor DC sin escobillas trifásico de 70 mm (NEMA 28) fabricado por NEOTON MOTOR. Entrega 200 W de potencia nominal y está optimizado para aplicaciones de alta velocidad (velocidad nominal 24000 RPM) a 72 ±10% VCC. Indicado para automatización industrial, robótica, control de movimiento de precisión y sistemas OEM que requieren una fuente de par compacta y de alta velocidad.

Puntos destacados

• Potencia nominal: 200 W
• Tensión de alimentación: 72 ±10% VCC
• Par nominal: 0,08 N·m a 24000 RPM
• Tamaño de carcasa: 70 mm (NEMA 28)
• Diseño trifásico brushless para funcionamiento suave y bajo mantenimiento

Resumen
Potencia nominal — 200 W
Tensión nominal — 72 ±10% VCC
Velocidad nominal — 24000 RPM
Par nominal — 0,08 N·m
Corriente nominal — TBD A
Tamaño de carcasa — 70 mm (NEMA 28)

Especificaciones eléctricas (parámetros clave)
Parámetro — Valor
Polos — 4
Fases — 3
Tensión nominal — 72 ±10% VCC
Potencia nominal — 200 W
Velocidad nominal — 24000 RPM
Par nominal — 0,08 N·m
Corriente nominal — TBD A
Velocidad máxima — 24000 RPM
Par máximo — 0,16 N·m
Constante de tensión — TBD ±5% V/kRPM
Resistencia de línea — TBD ±5% Ω (20°C)
Inductancia de línea — TBD ±10% mH
Resistencia de aislamiento — 100 MΩ (500 VDC)
Clase de aislamiento — B (130°C)
Peso — TBD kg
Tamaño de carcasa — 70 mm (NEMA 28)
Número de pieza — CW70BL77-200L6240-00

Datos mecánicos y de rendimiento
Dibujo mecánico y dimensiones de montaje disponibles para la serie BLDC de 70 mm. Curva par-velocidad y gráficos de desempeño disponibles para el modelo CW70BL77-200L6240-00 para apoyar la integración del sistema y el ajuste del control.

Características técnicas

• Model / Part Number: CW70BL77-200L6240-00
• Manufacturer / Brand: NEOTON MOTOR
• Frame size: 70 mm (NEMA 28)
• Rated power: 200 W
• Rated voltage: 72 ±10% VDC
• Rated speed: 24000 RPM
• Rated torque: 0.08 N·m
• Max torque: 0.16 N·m
• Max speed: 24000 RPM
• Poles: 4
• Phases: 3
• Voltage constant: TBD ±5% V/kRPM
• Line resistance: TBD ±5% Ω (20°C)
• Line inductance: TBD ±10% mH
• Insulation resistance: 100 MΩ (500 VDC)
• Insulation class: B (130°C)
• Rated current: TBD A
• Weight: TBD kg
