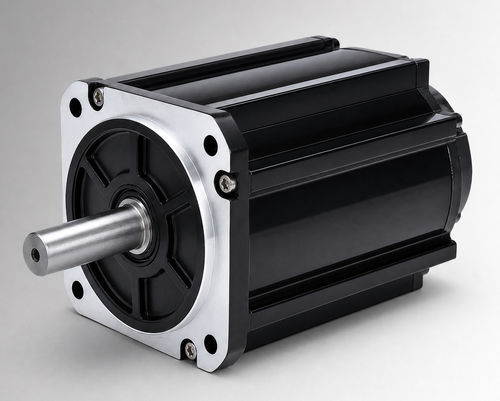

Motor DC CW130BLBT-15020-L9-H

brushlessBLDC144 V

Resumen del producto
El CW130BLBT-15020-L9-H es un motor sin escobillas de corriente continua con carcasa de 130 mm, potencia nominal 3150 W y 144 VDC. Diseñado para evaluación OEM e integración de sistemas en accionamientos de bombas electro-hidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas, y para valoración en equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales del proyecto.

Aspectos destacados

• Potencia nominal: 3150 W
• Tensión nominal: 144 VDC
• Par nominal: 15 N·m a 2000 rpm
• Corriente nominal: 27±10% Arms

Especificaciones rápidas (resumen)
Potencia nominal: 3150 W
Tensión nominal: 144 VDC
Par nominal: 15 N·m
Velocidad nominal: 2000 rpm
Corriente nominal: 27±10% Arms
Tamaño de carcasa: 130 mm

Planos mecánicos y gráficos
Plano mecánico — estructura estándar 130 mm disponible
Plano mecánico — estructura 130 mm refrigerada por ventilador disponible
Curva par-velocidad disponible

Especificaciones técnicas

• Potencia nominal: 3150 W
• Tensión nominal: 144 VDC
• Par nominal: 15 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 27±10% Arms
• Tamaño de carcasa: 130 mm
• Constante de par: 0,54±10% N·m/A
• Inercia del rotor: 17±10% kg·m² × 10⁻⁴
• FEM inversa (Back EMF): 34±10% V/krpm
• Inductancia de línea: no especificada; tolerancia ±10%
• Resistencia de línea: no especificada; tolerancia ±10%
• Longitud del cuerpo (L): 166 mm
• Longitud del cuerpo con freno (LB): 221 mm
• Peso: 11 / 12,8 kg (sin / con freno)
• Elemento de retroalimentación (opción): Hall magnético / Hall + encoder incremental de 2500 líneas (opcional)
• Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
• Rigidez dieléctrica: 800 VAC / 1 s / 5 mA
• Ambiente de operación: Temperatura -20 a 40 °C (opción -40 a 40 °C); Humedad 20 % a 80 % HR (sin condensación); altitud inferior a 1000 m (reducción si se superan temperatura o altitud indicadas)
• Clase de protección: IP54 (IP65 opcional)
• N.º de pieza: CW130BLBT-15020-L9-H
