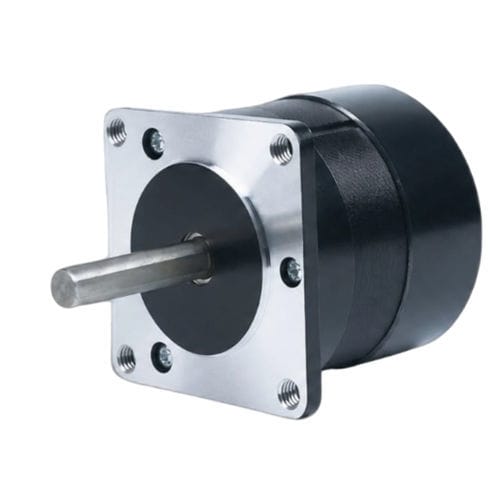

Motor brushless CW57BLMA54-100L2100-01

DCtrifásico24 V

Resumen del producto
El CW57BLMA54-100L2100-01 es un motor brushless CC trifásico de 57 mm (NEMA 23) que entrega 100 W a 24 ±10% VDC. Está pensado para automatización industrial, robótica y aplicaciones de control de movimiento de precisión que requieren alta velocidad en un formato compacto.

Aspectos destacados

• Potencia nominal: 100 W
• Tensión de alimentación: 24 ±10% VDC
• Par nominal: 0,096 N·m a 10000 rpm
• Tamaño de carcasa: 57 mm (NEMA 23)
• Diseño trifásico sin escobillas para funcionamiento suave y bajo mantenimiento

Especificaciones rápidas
Potencia nominal: 100 W
Tensión nominal: 24 ±10% VDC
Velocidad nominal: 10000 rpm
Par nominal: 0,096 N·m
Corriente nominal: 10 A
Tamaño de carcasa: 57 mm (NEMA 23)
Número de pieza: CW57BLMA54-100L2100-01

Especificaciones eléctricas
Polos: 4
Fases: 3
Velocidad máx.: 10000 rpm
Par máx.: 0,192 N·m
Constante de tensión: 3,08 ±5% V/kRPM
Resistencia de línea: 0,188 ±5% Ω (20°C)
Inductancia de línea: 0,23 ±10% mH
Resistencia de aislamiento: 100 MΩ @ 500 VDC
Clase de aislamiento: B (130°C)
Peso: 0,5 kg

Planos y curvas de rendimiento
El plano mecánico y la curva par-velocidad están disponibles para el CW57BLMA54-100L2100-01 para facilitar la integración mecánica y la validación del sistema.

Características técnicas

• Carcasa: 57 mm (NEMA 23)
• Diseño: brushless CC trifásico
• Potencia nominal: 100 W
• Tensión nominal: 24 ±10% VDC
• Velocidad nominal: 10000 rpm
• Par nominal: 0,096 N·m
• Corriente nominal: 10 A
• Par máximo: 0,192 N·m
• Constante de tensión: 3,08 ±5% V/kRPM
• Resistencia de línea: 0,188 ±5% Ω (20°C)
• Inductancia de línea: 0,23 ±10% mH
• Resistencia de aislamiento: 100 MΩ @ 500 VDC
• Clase de aislamiento: B 130°C
• Polos: 4
• Fases: 3
• Peso: 0,5 kg
• Número de pieza: CW57BLMA54-100L2100-01
