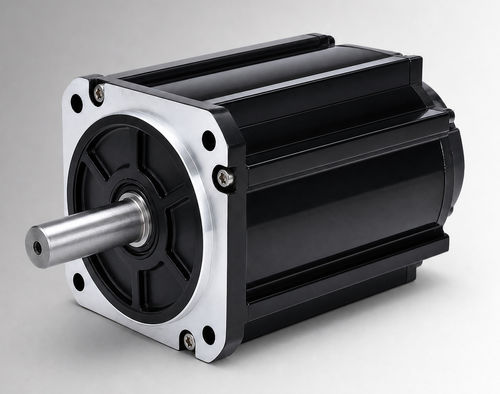

Motor brushless CW130BLBT-05030-L9-H

BLDC144 Vcon freno

Descripción del producto
CW130BLBT-05030-L9-H es un motor sin escobillas DC (BLDC) de bastidor 130 mm, con potencia nominal de 1550 W y 144 VDC. Entrega 5 N·m a 3000 rpm y está diseñado para integración OEM y de sistemas en accionamientos de bombas electrohidráulicas, funciones de trabajo móviles y actualizaciones desde motores DC con escobillas. Evaluar la idoneidad cuando se definan tensión, carga, ciclo de trabajo, interfaz de montaje y condiciones ambientales.

Aspectos destacados

• Potencia nominal 1550 W
• Tensión nominal 144 VDC
• Par nominal 5 N·m a 3000 rpm
• Corriente nominal 12,5±10% Arms

Especificaciones técnicas

• Potencia nominal — 1550 W
• Tensión nominal — 144VDC
• Par nominal — 5 N·m
• Velocidad nominal — 3000 rpm
• Corriente nominal — 12,5±10% Arms
• Tamaño de bastidor — 130 mm
• Constante de par — 0,39±10% N·m/A
• Inercia del rotor — 12±10% kg·m² × 10⁻⁴
• FEM inversa — 24±10% V/krpm
• Inductancia de línea — No especificada; tolerancia ±10%
• Resistencia de línea — No especificada; tolerancia ±10%
• Longitud del cuerpo (L) — 119 mm
• Longitud con freno (LB) — 166 mm
• Peso — 6 / 7,8 kg (sin / con freno)
• Elemento de retroalimentación (opción) — Hall magnético; Hall + encoder incremental 2500 líneas (opcional)
• Resistencia de aislamiento — DC500V, >20 MΩ (Clase F)
• Rigidez dieléctrica — 800VAC / 1s / 5mA
• Entorno de funcionamiento — Temperatura -20 a 40°C (opcional -40 a 40°C); Humedad 20%–80% HR (sin condensación); altitud < 1000 m (reducción de potencia fuera de rangos declarados)
• Clase de protección — IP54 (IP65 opcional)
• Número de pieza — CW130BLBT-05030-L9-H

Opciones y detalles mecánicos

• Bastidor: 130 mm estándar; variante refrigerada por ventilador disponible
• Longitudes mecánicas: L = 119 mm, LB (con freno) = 166 mm
• Peso: 6 kg (estándar) / 7,8 kg (con freno)
• Opciones de retroalimentación: Hall magnético o Hall + encoder incremental 2500 líneas
• Opciones de protección y entorno: mejora a IP65 y calificación a -40°C disponibles
• Dibujos mecánicos y curvas par-velocidad disponibles para integración

Aplicaciones

• Accionamientos de bombas electrohidráulicas
• Equipos móviles y funciones de vehículos
• Proyectos de actualización desde motores DC con escobillas
• Equipos industriales compactos y accionamientos auxiliares
