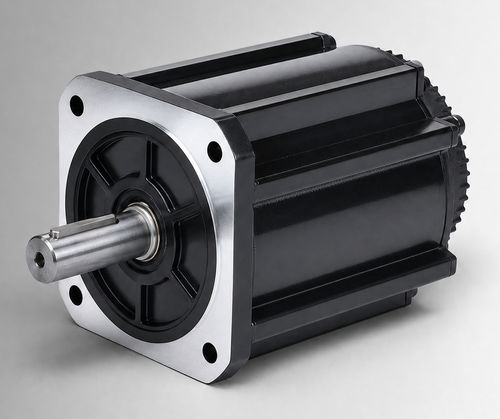

Motor con conmutación electrónica CW180BLBT-10030-L1-H

BLDCbrushlessDC

Resumen
CW180BLBT-10030-L1-H es un motor sin escobillas de corriente continua con carcasa de 180 mm, potencia nominal 3000 W, 24 VDC, par nominal 10 N·m y 3000 rpm. Está pensado para evaluación OEM e integración de sistemas en accionamientos de bombas electro-hidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas, y también puede evaluarse para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales del proyecto.

Puntos clave

• Potencia nominal 3000 W
• Tensión nominal 24 VDC
• Par nominal 10 N·m a 3000 rpm
• Corriente nominal 132±10% Arms

Especificaciones rápidas

• Potencia nominal: 3000 W
• Tensión nominal: 24 VDC
• Par nominal: 10 N·m
• Velocidad nominal: 3000 rpm
• Corriente nominal: 132±10% Arms
• Tamaño de bastidor: 180 mm

Especificaciones eléctricas y mecánicas
Potencia nominal — 3000 W
Tensión nominal — 24 VDC
Par nominal — 10 N·m
Velocidad nominal — 3000 rpm
Corriente nominal — 132±10% Arms
Tamaño de bastidor — 180 mm
Constante de par — 0.07±10% N·m/A
Inercia del rotor — 60±10% kg·m² × 10⁻⁴
FEM inversa (Back EMF) — 4.35±10% V/krpm
Inductancia de línea — No especificada; tolerancia ±10%
Resistencia de línea — No especificada; tolerancia ±10%
Longitud del cuerpo (L) — 170 mm
Longitud del cuerpo con freno (LB) — 264 mm
Peso — 14.5/32 kg
Elemento de retroalimentación (opción) — Hall magnético / Hall + codificador incremental 2500 líneas (opcional)
Resistencia de aislamiento — DC500V, >20 MΩ (Clase F)
Resistencia dieléctrica — 800VAC/1s/5mA
Entorno de funcionamiento — Temperatura: -20 a 40°C (-40 a 40°C opcional); Humedad: 20% a 80% HR (sin condensación); altitud por debajo de 1000 m (reducción de potencia si se exceden los rangos indicados)
Clase de protección — IP54 (IP65 opcional)
Número de pieza — CW180BLBT-10030-L1-H

Imágenes / Planos adicionales

• Dibujo mecánico — Estructura estándar 180 mm (dimensiones mecánicas e interfaces de montaje)
• Dibujo mecánico — Estructura 180 mm con refrigeración por ventilador (dimensiones mecánicas e interfaces de montaje)
• Características par-velocidad (gráfico)

Características / Especificaciones técnicas

• Rated Power: 3000 W
• Rated Voltage: 24VDC
• Rated Torque: 10 N·m
• Rated Speed: 3000 rpm
• Rated Current: 132±10% Arms
• Frame Size: 180mm
• Torque Constant: 0.07±10% N·m/A
• Rotor Inertia: 60±10% kg·m² × 10⁻⁴
• Back EMF: 4.35±10% V/krpm
• Line Inductance: Not specified; tolerance ±10%
• Line Resistance: Not specified; tolerance ±10%
• Body Length (L): 170 mm
• Body Length with Brake (LB): 264 mm
• Weight: 14.5/32 kg
• Feedback Element (Option): Magnetic Hall / Hall + 2500-line incremental encoder (optional)
• Insulation Resistance: DC500V, >20 MΩ (Class F)
• Dielectric Strength: 800VAC/1s/5mA
• Operating Environment: Temperature: -20 to 40°C (-40 to 40°C optional); Humidity: 20% to 80% RH (non-condensing); altitude below 1000 m (derate when exceeding the stated temperature or altitude range)
• Protection Class: IP54 (IP65 optional)
• Part Number: CW180BLBT-10030-L1-H
