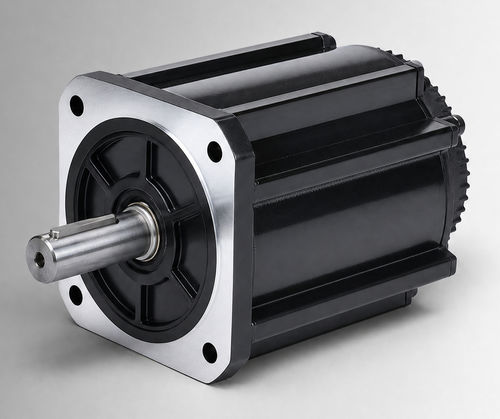

Motor brushless CW180BLBT-15015-L5-H

DCBLDC72 V

Resumen del producto
El CW180BLBT-15015-L5-H es un motor sin escobillas BLDC con bastidor de 180 mm, con 2350 W, 72 VCC y 15 N·m a 1500 rpm. Diseñado para evaluación OEM e integración de sistemas, es apto para accionamientos de bombas electrohidráulicas, funciones móviles y actualizaciones desde motores con escobillas; puede considerarse para equipos industriales compactos y accionamientos auxiliares cuando tensión, carga, ciclo de servicio, interfaz de instalación y condiciones ambientales se verifican para el proyecto.

Puntos clave

• Potencia nominal: 2350 W
• Tensión nominal: 72 VCC
• Par nominal: 15 N·m @ 1500 rpm
• Corriente nominal: 42±10% Arms

Especificaciones rápidas (resumen)

• Tamaño de carcasa: 180 mm
• Velocidad nominal: 1500 rpm
• Constante de par: 0.35±10% N·m/A
• Inercia del rotor: 60±10% kg·m² × 10⁻⁴
• FEM inversa: 21.4±10% V/krpm

Especificaciones eléctricas y mecánicas
Potencia nominal : 2350 W
Tensión nominal : 72 VCC
Par nominal : 15 N·m
Velocidad nominal : 1500 rpm
Corriente nominal : 42±10% Arms
Tamaño de carcasa : 180 mm
Constante de par : 0.35±10% N·m/A
Inercia del rotor : 60±10% kg·m² × 10⁻⁴
FEM inversa : 21.4±10% V/krpm
Inductancia de línea : No especificada; tolerancia ±10%
Resistencia de línea : No especificada; tolerancia ±10%
Longitud del cuerpo (L) : 170 mm
Longitud con freno (LB) : 264 mm
Peso : 14.5/32 kg
Elemento de retroalimentación (opción) : Hall magnético / Hall + encoder incremental 2500 líneas (opcional)
Resistencia de aislamiento : DC500V, >20 MΩ (Clase F)
Resistencia dieléctrica : 800VAC/1s/5mA
Entorno de funcionamiento : Temperatura: -20 a 40°C (-40 a 40°C opcional); Humedad: 20% a 80% HR (sin condensación); altitud por debajo de 1000 m (reducción de prestaciones si se exceden los rangos indicados)
Clase de protección : IP54 (IP65 opcional)
Número de pieza : CW180BLBT-15015-L5-H

Ilustraciones mecánicas y de rendimiento
Se proporcionan planos mecánicos y curvas par-velocidad para la estructura estándar de 180 mm y la estructura de 180 mm con ventilador para apoyar decisiones de instalación e integración de sistemas.

Especificaciones técnicas

• Modelo / Nº de pieza: CW180BLBT-15015-L5-H
• Tamaño de carcasa: 180 mm
• Potencia nominal: 2350 W
• Tensión nominal: 72 VCC
• Par nominal: 15 N·m @ 1500 rpm
• Velocidad nominal: 1500 rpm
• Corriente nominal: 42±10% Arms
• Constante de par: 0.35±10% N·m/A
• Inercia del rotor: 60±10% kg·m² × 10⁻⁴
• FEM inversa: 21.4±10% V/krpm
• Longitud del cuerpo: 170 mm (264 mm con freno)
• Peso: 14.5/32 kg
• Protección: IP54 (IP65 opcional)
• Opciones de retroalimentación: Hall magnético; Hall + encoder incremental 2500 líneas (opcional)
