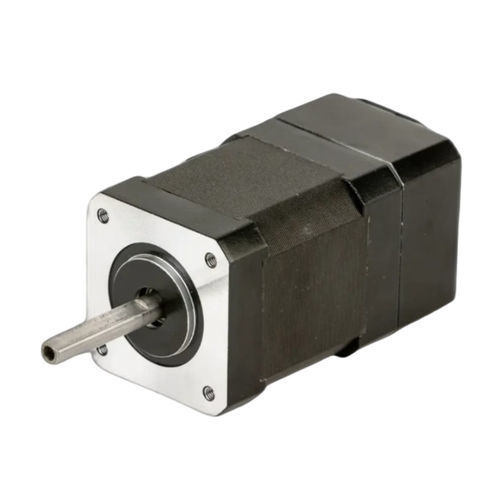

Motor con conmutación electrónica CW42BLB70-78L240-00

DCtrifásicoBLDC

Resumen del producto
El CW42BLB70-78L240-00 es un motor DC sin escobillas trifásico de 42 mm (NEMA 17) diseñado para automatización industrial, robótica y aplicaciones de control de movimiento de precisión. Tiene una potencia nominal de 78 W, 24 VDC ±10%, velocidad nominal 4000 RPM y par nominal 0,188 Nm a 4000 RPM, ofreciendo una solución compacta para tareas de posicionamiento y accionamiento de potencia media.

Puntos clave

• Potencia nominal 78 W
• Alimentación 24 VDC ±10%
• Par nominal 0,188 Nm a 4000 RPM
• Tamaño de bastidor 42 mm (NEMA 17)
• Diseño sin escobillas trifásico para un funcionamiento suave

Especificaciones rápidas
Potencia nominal — 78 W
Voltaje nominal — 24 VDC ±10%
Velocidad nominal — 4000 RPM
Par nominal — 0,188 Nm
Corriente nominal — 4,3 A
Tamaño de bastidor — 42 mm (NEMA 17)

Especificaciones eléctricas
Pólos — 8 polos
Fases — 3
Voltaje nominal — 24 VDC ±10%
Potencia nominal — 78 W
Velocidad nominal — 4000 RPM
Par nominal — 0,188 Nm
Corriente nominal — 4,3 A
Velocidad máx. — 4800 RPM
Par máx. — 0,56 Nm
Constante de voltaje — 3,5 Vrms/kRPM
Resistencia de línea — 0,46 ±5% Ω (20°C)
Inductancia de línea — 0,26 ±10% mH
Resistencia de aislamiento — 100MΩ @ 500V
Clase de aislamiento — B 130°C
Temperatura de funcionamiento — -20 ~ +50 °C
Método de control — Tensión de control 5~24 VDC
Tamaño de bastidor — 42 mm (NEMA 17)
Número de pieza — CW42BLB70-78L240-00

Planos mecánicos y curvas de rendimiento
Se proporcionan el dibujo mecánico y la curva par-velocidad para esta referencia para facilitar la integración y la selección.

Especificaciones técnicas

• Número de pieza: CW42BLB70-78L240-00
• Modelo / Denominación: motor DC sin escobillas 42 mm (NEMA 17)
• Potencia nominal: 78 W
• Voltaje nominal: 24 VDC ±10%
• Velocidad nominal: 4000 RPM
• Par nominal: 0,188 Nm
• Corriente nominal: 4,3 A
• Velocidad máx.: 4800 RPM
• Par máx.: 0,56 Nm
• Constante de voltaje: 3,5 Vrms/kRPM
• Resistencia de línea: 0,46 ±5% Ω (20°C)
• Inductancia de línea: 0,26 ±10% mH
• Resistencia de aislamiento: 100MΩ @ 500V
• Clase de aislamiento: B 130°C
• Temperatura de funcionamiento: -20 ~ +50 °C
• Método de control: Tensión de control 5~24 VDC
• Pólos: 8
• Fases: 3
• Tamaño de bastidor: 42 mm (NEMA 17)
