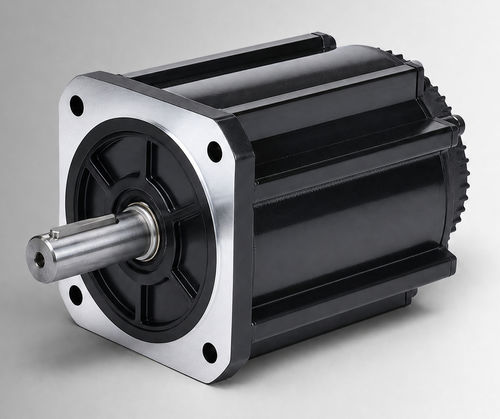

Motor brushless CW130BLBT-15030-L9-H

DCBLDC144 V

Descripción general del producto
El CW130BLBT-15030-L9-H es un motor DC sin escobillas con bastidor de 130 mm, nominal 4700 W a 144VDC, que entrega 15 N·m a 3000 rpm. Diseñado para integración OEM y evaluación de sistemas, es adecuado para accionamientos de bombas electrohidráulicas, funciones móviles y actualizaciones de motores con escobillas, y puede aplicarse a equipos industriales compactos y accionamientos auxiliares cuando se validen voltaje, carga, ciclo de servicio, interfaz de montaje y condiciones ambientales del proyecto.

Aspectos clave

• Potencia nominal: 4700 W
• Voltaje nominal: 144VDC
• Par nominal: 15 N·m a 3000 rpm
• Corriente nominal: 38±10% Arms
• Tamaño de bastidor: 130 mm; Longitud cuerpo (L): 166 mm; Con freno (LB): 221 mm
• Peso: 11 kg (estándar) / 12,8 kg (con freno)
• Protección: IP54 (IP65 opcional)
• Opciones de feedback: Hall magnético; Hall + encoder incremental 2500 líneas (opcional)

Especificaciones eléctricas y mecánicas

• Modelo / Nº de pieza: CW130BLBT-15030-L9-H
• Potencia nominal: 4700 W
• Voltaje nominal: 144VDC
• Par nominal: 15 N·m
• Velocidad nominal: 3000 rpm
• Corriente nominal: 38±10% Arms
• Constante de par: 0.4±10% N·m/A
• Back EMF: 24±10% V/krpm
• Inercia del rotor: 17±10% kg·m² × 10⁻⁴
• Inductancia / Resistencia de línea: no especificadas; tolerancia ±10%
• Longitud cuerpo (L): 166 mm; Con freno (LB): 221 mm
• Peso: 11 / 12,8 kg
• Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800VAC / 1s / 5mA
• Temperatura de operación: -20 a 40°C (opcional -40 a 40°C)
• Humedad: 20% a 80% RH (sin condensación)
• Altitud: apto por debajo de 1000 m (puede requerir derating por temperatura o altitud superiores)
• Clase de protección: IP54 (IP65 opcional)

Aplicaciones

• Accionamientos de bombas electrohidráulicas para sistemas móviles e industriales
• Funciones de trabajo móviles y accionamientos auxiliares de vehículos
• Sustitución o actualización de instalaciones con motores con escobillas
• Equipos industriales compactos sujeto a validación de condiciones de sistema (voltaje, carga, ciclo de servicio, interfaz de instalación, entorno)

Datos mecánicos y de rendimiento
Se proporcionan dibujos mecánicos para la estructura estándar de 130 mm y la versión con ventilador, junto con diagramas característica par‑velocidad para referencia de forma, montaje y rendimiento. Confirme las dimensiones L y LB frente a la interfaz de instalación.

Pedido y opciones

• Nº de pieza: CW130BLBT-15030-L9-H
• Feedback: Hall magnético estándar; Hall + encoder incremental 2500 líneas opcional
• Protección: IP65 disponible bajo pedido
• Opciones ambientales: -40 a 40°C disponible bajo pedido
• Contacte con ventas para configuraciones personalizadas, plazos y soporte de integración
