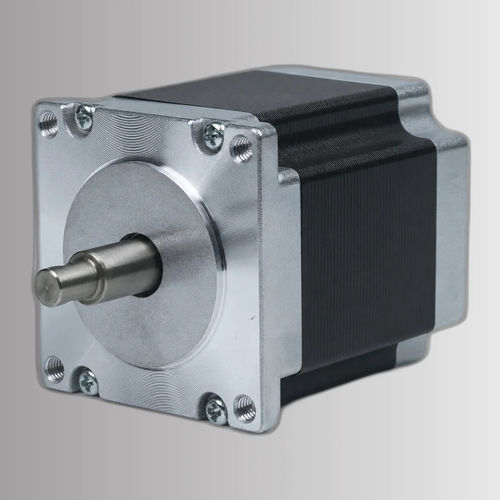

Motor brushless CW60BLBC97-250L440-00

DCtrifásicoBLDC

Descripción general del producto
El CW60BLBC97-250L440-00 es un motor brushless de corriente continua trifásico de 60 mm (NEMA 24) que ofrece 250 W, diseñado para automatización industrial, robótica y control de movimiento de precisión. Velocidad nominal típica: 4000 RPM, armazón compacto de 60 mm y opción de freno integrado.

Puntos clave

• Potencia nominal: 250 W
• Tensión nominal: 48 ±10% VDC
• Par nominal: 0,6 N·m a 4000 RPM
• Tamaño del bastidor: 60 mm (NEMA 24)
• Diseño brushless trifásico para funcionamiento suave y bajo mantenimiento

Especificaciones rápidas

• Potencia nominal: 250 W
• Tensión nominal: 48 ±10% VDC
• Velocidad nominal: 4000 RPM
• Par nominal: 0,6 N·m
• Corriente nominal: 7 A
• Tamaño del bastidor: 60 mm (NEMA 24)
• Número de pieza: CW60BLBC97-250L440-00

Especificaciones eléctricas
Polos: 8
Fases: 3
Tensión nominal: 48 ±10% VDC
Potencia nominal: 250 W
Velocidad nominal: 4000 RPM
Par nominal: 0,6 N·m
Corriente nominal: 7 A
Velocidad máxima: 4500 RPM
Par máximo: 1,2 N·m
Constante de tensión: 7,2 ±5% V/kRPM
Resistencia de línea: 0,3 ±5% Ω (20°C)
Inductancia de línea: 0,4 ±10% mH
Resistencia de aislamiento: 100 MΩ (500 VDC)
Clase de aislamiento: B (130°C)
Peso: 2,3 kg
Tensión de freno: 24 ±10% VDC
Par de freno: 1,5 N·m
Tamaño del bastidor: 60 mm (NEMA 24)
Número de pieza: CW60BLBC97-250L440-00

Planos y curvas
Se proporcionan plano mecánico y curva par-velocidad de la serie de motores BLDC de 60 mm para ayudar en el montaje, la integración y la selección de rendimiento.

Aplicaciones

• Automatización industrial y transportadores
• Robótica y robots colaborativos
• Sistemas de posicionamiento de precisión
• Pequeñas máquinas-herramienta y bancos de pruebas
