Motor DC CW57BLMA74-251L260-00
3 fasesbrushless24 V

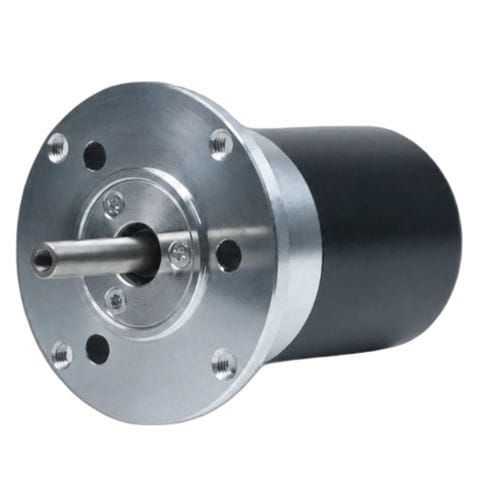

Motor DC - CW57BLMA74-251L260-00 - NEOTON MOTOR - 3 fases / brushless / 24 V
Motor DC - CW57BLMA74-251L260-00 - NEOTON MOTOR - 3 fases / brushless / 24 V
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de NEOTON MOTOR

Características

Tipo
DC, 3 fases, brushless
Voltaje
24 V
Configuración
NEMA 23
Número de polos
4 polos
Aplicaciones
industrial, para la robótica, para transportador, para máquina de embalaje, para máquina herramienta
Potencia

0,25 kW
(0,34 hp)

Intensidad

11,5 A

Par

Máx.: 0,8 Nm
(0,59005 ft.lb)

Mín.: 0,4 Nm
(0,295025 ft.lb)

Velocidad de rotación

Máx.: 7.500 rpm
(47.123,8898 rad.min-1)

Mín.: 6.000 rpm
(37.699,1118 rad.min-1)

Diámetro

57 mm
(2,24 in)

Descripción

Descripción general
El CW57BLMA74-251L260-00 es un motor DC sin escobillas trifásico de 57 mm (NEMA 23) que entrega 251 W a 24 ±10% VDC, con una velocidad nominal de 6000 RPM y un par nominal de 0,4 N·m. Diseñado para automatización industrial, robótica y control de movimiento de precisión donde se requiere tamaño compacto y rendimiento repetible.

Puntos clave
  • Potencia nominal 251 W
  • Tensión de alimentación 24 ±10% VDC
  • Par nominal 0,4 N·m a 6000 RPM
  • Tamaño de bastidor: 57mm (NEMA 23)
  • Diseño trifásico sin escobillas para funcionamiento suave y controlable


Especificaciones rápidas (resumen)
  • Potencia nominal: 251 W
  • Tensión nominal: 24 ±10% VDC
  • Velocidad nominal: 6000 RPM
  • Par nominal: 0,4 N·m
  • Corriente nominal: 11,5 A
  • Tamaño de bastidor: 57mm (NEMA 23)


Especificaciones eléctricas
Parámetro — Valor
Pólos — 4
Fases — 3
Tensión nominal — 24 ±10% VDC
Potencia nominal — 251 W
Velocidad nominal — 6000 RPM
Par nominal — 0,4 N·m
Corriente nominal — 11,5 A
Velocidad máxima — 7500 RPM
Par máximo — 0,8 N·m
Constante de tensión — 2,4 ±5% V/kRPM
Resistencia de línea — 0,12 ±5% Ω (20°C)
Inductancia de línea — 0,3 ±10% mH
Resistencia de aislamiento — 100 MΩ @ 500 VDC
Clase de aislamiento — B (130°C)
Peso — 0,78 kg
Tamaño de bastidor — 57mm (NEMA 23)
Número de pieza — CW57BLMA74-251L260-00

Mecánica y rendimiento
  • Dibujo mecánico y planos dimensionales disponibles para la serie de motores BLDC de 57mm
  • Curva par-velocidad disponible para CW57BLMA74-251L260-00


Aplicaciones
  • Automatización industrial y equipos de planta
  • Robótica y cobots
  • Sistemas de posicionamiento, ejes CNC
  • Transportadores, embalaje y manejo de materiales


Modelo / Características
  • Modelo / Serie: CW57BLMA74 (serie 57BLMA)
  • Bastidor: 57mm (NEMA 23)
  • Potencia nominal: 251 W
  • Tensión nominal: 24 ±10% VDC
  • Velocidad nominal: 6000 RPM
  • Par nominal: 0,4 N·m
  • Corriente nominal: 11,5 A
  • Velocidad máxima: 7500 RPM
  • Par máximo: 0,8 N·m
  • Pólos: 4
  • Fases: 3
  • Constante de tensión: 2,4 ±5% V/kRPM
  • Resistencia de línea: 0,12 ±5% Ω (20°C)
  • Inductancia de línea: 0,3 ±10% mH
  • Resistencia de aislamiento: 100 MΩ (500 VDC)
  • Clase de aislamiento: B (130°C)
  • Peso: 0,78 kg
  • Número de pieza: CW57BLMA74-251L260-00
