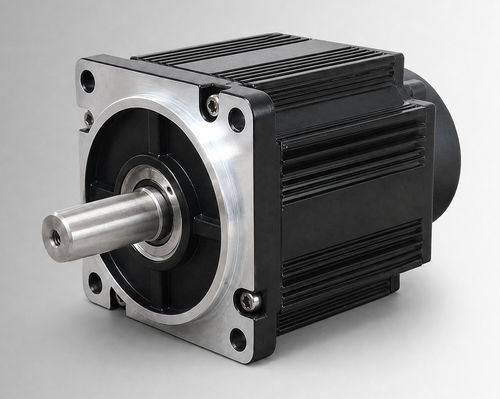

Motor brushless CW110BLBT-06020-L3-H

DCBLDC48 V

Descripción del producto
El CW110BLBT-06020-L3-H es un motor brushless DC (BLDC) de bastidor 110 mm de alta potencia, con una potencia nominal de 1250 W, 48 VCC, 6 N·m y 2000 rpm. Está pensado para evaluación OEM e integración de sistema en accionamientos de bombas electrohidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas. Puede evaluarse para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales para el proyecto.

Aspectos clave

• Potencia nominal: 1250 W
• Tensión nominal: 48 VCC
• Par nominal: 6 N·m a 2000 rpm
• Corriente nominal: 32±10% Arms

Especificaciones eléctricas y mecánicas
Potencia nominal: 1250 W
Tensión nominal: 48 VCC
Par nominal: 6 N·m
Velocidad nominal: 2000 rpm
Corriente nominal: 32±10% Arms
Tamaño de bastidor: 110 mm
Constante de par: 0.19±10% N·m/A
Inercia del rotor: 10.9±10% kg·m² × 10⁻⁴
Back EMF: 11.2±10% V/krpm
Inductancia de línea: 0.162±10% mH
Resistencia de línea: 0.072±10% Ω
Longitud del cuerpo (L): 156 mm
Longitud del cuerpo con freno (LB): 193 mm
Peso: 6.36/8.47 kg
Elemento de retroalimentación (opción): Hall magnético / Hall + encoder incremental de 2500 líneas (opcional)
Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
Resistencia dieléctrica: 800VAC/1s/5mA
Entorno de funcionamiento: Temperatura: -20 a 40°C (opcional -40 a 40°C); Humedad: 20% a 80% HR sin condensación; altitud inferior a 1000 m (reducción de rendimiento si se superan las temperaturas o altitudes indicadas)
Grado de protección: IP54 (IP65 opcional)
Número de pieza: CW110BLBT-06020-L3-H

Dibujo mecánico
Dibujo mecánico — estructura estándar 110 mm (ilustración disponible en la página del producto).

Características par-velocidad
Gráfico de características par-velocidad disponible en la página del producto.

Especificaciones técnicas

• Potencia nominal: 1250 W
• Tensión nominal: 48 VCC
• Par nominal: 6 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 32±10% Arms
• Tamaño de bastidor: 110 mm
• Constante de par: 0.19±10% N·m/A
• Inercia del rotor: 10.9±10% kg·m² × 10⁻⁴
• Back EMF: 11.2±10% V/krpm
• Inductancia de línea: 0.162±10% mH
• Resistencia de línea: 0.072±10% Ω
• Longitud del cuerpo (L): 156 mm
• Longitud del cuerpo con freno (LB): 193 mm
• Peso: 6.36/8.47 kg
• Opciones de retroalimentación: Hall magnético; Hall + encoder incremental de 2500 líneas (opcional)
• Resistencia de aislamiento: DC500V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800VAC/1s/5mA
• Entorno de funcionamiento: -20 a 40°C (opcional -40 a 40°C); 20% a 80% HR sin condensación; altitud inferior a 1000 m
• Grado de protección: IP54 (IP65 opcional)
• Número de pieza / Modelo: CW110BLBT-06020-L3-H
