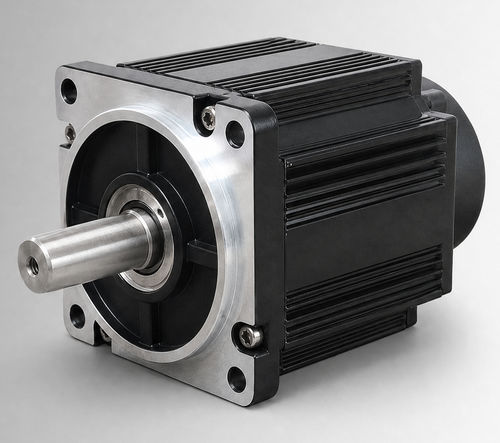

Motor brushless CW110BLBT-04030-L5-H

DCBLDC72 V

Descripción del producto
CW110BLBT-04030-L5-H es un motor brushless DC (BLDC) de carcasa 110 mm, especificado en 1250 W, 72VDC, 4 N·m a 3000 rpm. Diseñado para evaluación OEM e integración en sistemas para accionamientos de bombas electrohidráulicas, funciones móviles y para actualización de motores DC con escobillas. Adecuado para equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales del proyecto.

Puntos clave

• Potencia nominal: 1250 W
• Tensión nominal: 72VDC
• Par nominal: 4 N·m a 3000 rpm
• Corriente nominal: 21±10% Arms

Especificaciones rápidas

• Potencia nominal: 1250 W
• Tensión nominal: 72VDC
• Par nominal: 4 N·m
• Velocidad nominal: 3000 rpm
• Corriente nominal: 21±10% Arms
• Tamaño de marco: 110 mm

Especificaciones eléctricas y mecánicas
Potencia nominal: 1250 W
Tensión nominal: 72VDC
Par nominal: 4 N·m
Velocidad nominal: 3000 rpm
Corriente nominal: 21±10% Arms
Tamaño de marco: 110 mm
Constante de par: 0.19±10% N·m/A
Inercia del rotor: 7.7±10% kg·m² × 10⁻⁴
FEM inversa: 11.7±10% V/krpm
Inductancia de línea: 0.16±10% mH
Resistencia de línea: 0.024±10% Ω
Longitud cuerpo (L): 126 mm
Longitud cuerpo con freno (LB): 171 mm
Peso: 4.14 kg (estándar) / 6.25 kg (con freno)
Elemento de retroalimentación (opcional): Hall magnético / Hall + codificador incremental 2500 líneas
Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
Entorno de funcionamiento: Temp. -20 a 40°C (opción -40 a 40°C); Humedad 20% a 80% HR (sin condensación); altitud <1000 m (reducción por encima de rango)
Clase de protección: IP54 (IP65 opcional)
N.º de pieza: CW110BLBT-04030-L5-H

Dibujo mecánico y características par‑velocidad
Se suministran imágenes de dibujo mecánico y características par‑velocidad como referencia dimensional y de rendimiento.

Especificaciones técnicas

• Modelo / N.º de pieza: CW110BLBT-04030-L5-H
• Tamaño de marco: 110 mm
• Potencia nominal: 1250 W
• Tensión nominal: 72VDC
• Par nominal: 4 N·m
• Velocidad nominal: 3000 rpm
• Corriente nominal: 21±10% Arms
• Constante de par: 0.19±10% N·m/A
• Inercia del rotor: 7.7±10% kg·m² × 10⁻⁴
• FEM inversa: 11.7±10% V/krpm
• Inductancia de línea: 0.16±10% mH
• Resistencia de línea: 0.024±10% Ω
• Longitud cuerpo: 126 mm (171 mm con freno)
• Peso: 4.14 kg / 6.25 kg
• Protección: IP54 (IP65 opcional)
• Temp. de funcionamiento: -20 a 40°C (opción -40 a 40°C)
• Opciones de retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
