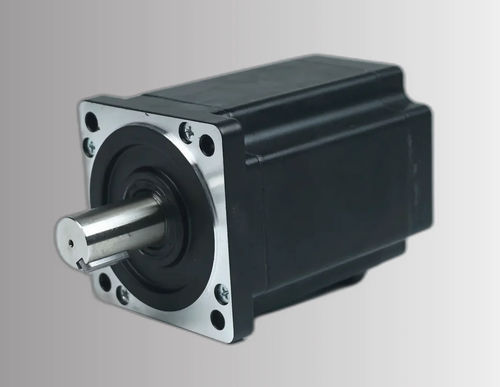

Motor brushless CW80BLMC83-200L220-00

DC3 fasesBLDC

Descripción del producto
El CW80BLMC83-200L220-00 es un motor DC sin escobillas trifásico de 80 mm (NEMA 32) con potencia nominal de 200 W. Diseñado para automatización industrial, robótica y aplicaciones de movimiento de precisión, funciona a 24 ±10% VCC con una velocidad nominal de 2000 rpm y un par nominal de 0,96 N·m.

Puntos clave

• Potencia nominal: 200 W
• Tensión de alimentación: 24 ±10% VCC
• Par nominal: 0,96 N·m a 2000 rpm
• Tamaño del marco: 80 mm (NEMA 32)
• Diseño trifásico brushless para control preciso de velocidad y par
• Velocidad máxima: 3300 rpm; par máximo: 1,92 N·m
• Corriente nominal: 12 A; clase de aislamiento: F

Especificaciones rápidas

• Potencia nominal: 200 W
• Tensión nominal: 24 ±10% VCC
• Velocidad nominal: 2000 rpm
• Par nominal: 0,96 N·m
• Corriente nominal: 12 A
• Tamaño: 80 mm (NEMA 32)
• Peso: 1,65 kg

Especificaciones eléctricas

• Pólos: 4
• Fases: 3
• Constante de tensión: 5,5 ±5% Vrms/kRPM
• Resistencia de línea: 0,16 ±5% Ω (20°C)
• Inductancia de línea: 0,5 ±10% mH
• Resistencia de aislamiento: 50 MΩ (500 VCC)
• Velocidad máxima: 3300 rpm; par máximo: 1,92 N·m

Dibujo mecánico y rendimiento
Se proporcionan el dibujo mecánico y las curvas par‑velocidad para la serie de motores BLDC de 80 mm para ayudar en el montaje, la comprobación de dimensiones y la evaluación del rendimiento. Consultar los planos para dimensiones del eje, patrón de fijación y localización de conectores.

Pedido y soporte

• Número de pieza: CW80BLMC83-200L220-00
• Peso: 1,65 kg
• Compatible con controladores BLDC trifásicos estándar; consultar ventas para parámetros recomendados
• Opciones y personalizaciones (bobinados, conectores, modificaciones de montaje) disponibles bajo petición
