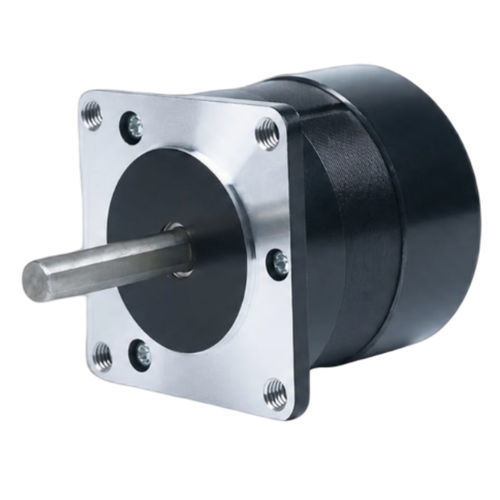

Motor brushless CW57BLMA54-105L250-00

DC3 fases24 V

Descripción general
El CW57BLMA54-105L250-00 es un motor DC sin escobillas trifásico de 57 mm (NEMA 23) diseñado para automatización industrial, robótica y control de movimiento de precisión. Tiene una potencia nominal de 105 W con alimentación de 24 ±10% VCC y un par nominal de 0,2 Nm a 5000 RPM; la velocidad máxima es 6600 RPM.

Aspectos destacados

• Potencia nominal 105 W
• Tensión de alimentación 24 ±10% VCC
• Par nominal 0,2 Nm a 5000 RPM
• Tamaño de carcasa 57 mm (NEMA 23)
• Diseño sin escobillas trifásico para movimiento controlado

Especificaciones eléctricas

• Polos — 4
• Fases — 3
• Tensión nominal — 24 ±10% VCC
• Potencia nominal — 105 W
• Velocidad nominal — 5000 RPM
• Par nominal — 0,2 Nm
• Corriente nominal — 6 A
• Velocidad máxima — 6600 RPM
• Par máximo — 0,4 Nm
• Constante de tensión — 2,7 ±5% V/kRPM
• Resistencia de línea — 0,29 ±5% Ω (20°C)
• Inductancia de línea — 0,75 ±10% mH
• Resistencia de aislamiento — 50 MΩ (500 VDC)
• Clase de aislamiento — B (130°C)
• Ruido — <50 dB
• Peso — 0,5 kg

Mecánica y rendimiento
Se incluyen el plano mecánico y la curva par-velocidad del CW57BLMA54-105L250-00 para facilitar el montaje, la integración y la evaluación del rendimiento.

Características técnicas

• Modelo / Nº de pieza: CW57BLMA54-105L250-00
• Tamaño de carcasa: 57 mm (NEMA 23)
• Tipo de motor: DC sin escobillas trifásico
• Potencia nominal: 105 W
• Tensión nominal: 24 ±10% VCC
• Velocidad nominal: 5000 RPM
• Par nominal: 0,2 Nm
• Corriente nominal: 6 A
• Velocidad máxima: 6600 RPM
• Par máximo: 0,4 Nm
• Constante de tensión: 2,7 ±5% V/kRPM
• Resistencia de línea: 0,29 ±5% Ω (20°C)
• Inductancia de línea: 0,75 ±10% mH
• Resistencia de aislamiento: 50 MΩ (500 VDC)
• Clase de aislamiento: B (130°C)
• Ruido: <50 dB
• Peso: 0,5 kg
