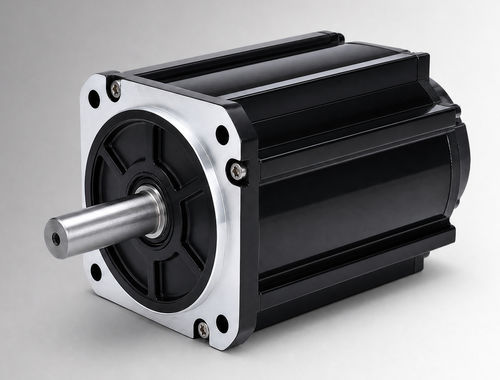

Motor brushless CW130BLBT-19020-L5-H

DCBLDC72 V

Resumen del producto
El CW130BLBT-19020-L5-H es un motor brushless DC (BLDC) con bastidor de 130 mm, nominal 4000 W, 72 VDC, 19 N·m a 2000 rpm. Está destinado a evaluación OEM e integración de sistemas en accionamientos de bombas electrohidráulicas, funciones móviles y proyectos de actualización desde motores con escobillas, y puede aplicarse en equipos industriales compactos y accionamientos auxiliares cuando se confirmen tensión, carga, ciclo de trabajo, interfaz de instalación y condiciones ambientales del proyecto.

Puntos destacados

• Potencia nominal 4000 W
• Tensión nominal 72 VDC
• Par nominal 19 N·m a 2000 rpm
• Corriente nominal 65±10% Arms

Especificaciones rápidas

• Potencia nominal: 4000 W
• Tensión nominal: 72 VDC
• Par nominal: 19 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 65±10% Arms
• Tamaño de bastidor: 130 mm

Especificaciones eléctricas y mecánicas

• Constante de par: 0,29±10% N·m/A
• Inercia del rotor: 25,2±10% kg·m² × 10⁻⁴
• FEM inversa: 17,7±10% V/krpm
• Inductancia de línea: no especificada; tolerancia ±10%
• Resistencia de línea: no especificada; tolerancia ±10%
• Longitud del cuerpo (L): 181 mm
• Longitud con freno (LB): 221 mm
• Peso: 14 kg (estándar) / 15,8 kg (con freno)
• Retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
• Resistencia de aislamiento: DC 500 V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
• Ambiente de operación: -20 a 40 °C (opción -40 a 40 °C); humedad 20–80% HR (sin condensación); altitud <1000 m
• Clase de protección: IP54 (IP65 opcional)
• Número de pieza: CW130BLBT-19020-L5-H

Ilustraciones técnicas disponibles

• Dibujo mecánico — estructura estándar 130 mm (imagen provista)
• Dibujo mecánico — estructura 130 mm refrigerada por ventilador (imagen provista)
• Curvas par-velocidad (imagen provista)

Especificaciones técnicas

• Modelo / Nº de pieza: CW130BLBT-19020-L5-H
• Tamaño de bastidor: 130 mm
• Potencia nominal: 4000 W
• Tensión nominal: 72 VDC
• Par nominal: 19 N·m
• Velocidad nominal: 2000 rpm
• Corriente nominal: 65±10% Arms
• Constante de par: 0,29±10% N·m/A
• FEM inversa: 17,7±10% V/krpm
• Inercia del rotor: 25,2±10% kg·m² × 10⁻⁴
• Longitud del cuerpo (L): 181 mm; con freno (LB): 221 mm
• Peso: 14 kg (estándar) / 15,8 kg (con freno)
• Opciones de retroalimentación: Hall magnético; Hall + codificador incremental 2500 líneas (opcional)
• Aislamiento: DC 500 V, >20 MΩ (Clase F)
• Resistencia dieléctrica: 800 VAC / 1 s / 5 mA
• Ambiente de operación: -20 a 40 °C (opción -40 a 40 °C); humedad 20–80% HR (sin condensación); altitud inferior a 1000 m
• Clase de protección: IP54 (IP65 opcional)
